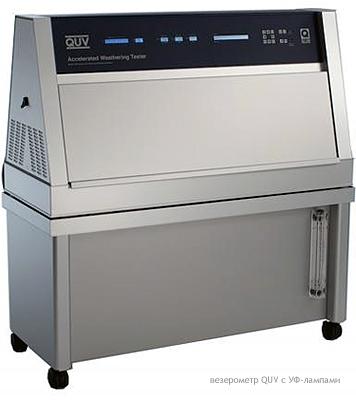

Везерометр QUV с УФ-лампами
УФ-стабильность материалов


Испытательная климатическая камера QUV (аппарат искусственной погоды, установка типа УФИ) от компании Q-Lab Corporation (США) — самый популярный в мире везерометр для ускоренного старения материалов и изделий под воздействием неблагоприятных погодных факторов и УФ-излучения. Лучшая симуляция УФ-диапазона солнечного света.

везерометр QUV

Первый в мире.
Номер один.
Уже почти полвека...

Создав в 1970 году первый в мире везерометр с УФ-лампами, компания Q-Lab и сегодня остаётся мировым лидером в разработке и производстве везерометров для испытания материалов на светостойкость и атмосферостойкость.

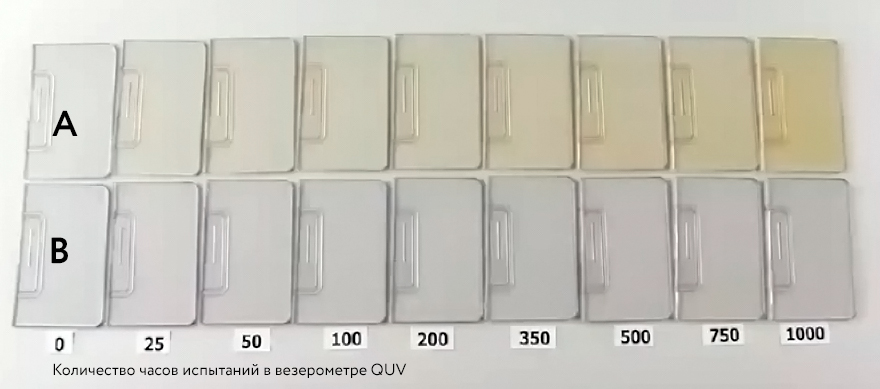

Испытания в везерометре QUV позволяют предсказать поведение материалов в реальных условиях эксплуатации. При этом значительно сокращается период испытаний по сравнению с обычными натурными испытаниями на открытом воздухе.

Воздействие влаги (дождь и роса) в везерометре QUV имитирует система орошения и конденсации. Разрушающее воздействие солнца обеспечивают 8 УФ-ламп с жёстким коротковолновым излучением [313, 340 или 351 нм]. В памяти везерометра предустановлены типовые методы испытаний. Удобное меню позволяет создавать свои условия испытаний, чередуя нагрев образцов, воздействие «солнца» и влаги (дождь или конденсат).

Почему именно ультрафиолет?


Жёсткое коротковолновое УФ-излучение является наиболее разрушительным компонентом солнечного света. Именно УФ-излучение вызывает разрыв полимерных цепочек С-С, коробление, растрескивание, меление, приводит к деградации и полному разрушению покрытий и материалов. Однако земной поверхности может достичь только УФ-излучение определённого диапазона - ближний ультрафиолет UVA и малая часть UVВ [диапазон длин волн 290-351 нм].

Кстати, наименьшая наблюдавшаяся длина волны солнечного излучения на Земле составляет 286 нм, она была выявлена в полярной области. Поэтому применение ламп типа ДРТ-400 со спектром излучения 240-320 нм для испытаний на светостойкость нам представляется нецелесообразным [если только ваша продукция не предназначена для эксплуатации в стратосфере].

УФ-лампы везерометра QUV с узким спектром излучения [максимальные пики в 313, 340 или 351 нм] являются идеальным источником, имитирующим УФ-диапазон природного солнечного света, достигающего поверхности Земли.

В везерометрах QUV можно установить максимальную мощность светового потока в 1,55 Вт/м2/нм [в отличие от стандартной 0,68 Вт/м2/нм]. Тогда мощность излучения 8 ламп, используемых в везерометрах QUV будет идентична многократно усиленному излучению полуденного летнего солнца в УФ-диапазоне. Благодаря этому время испытаний в везерометре в разы меньше натурных испытаний на открытом воздухе. В вашей лаборатории солнце будет светить 24 часа в сутки, 365 дней в году.

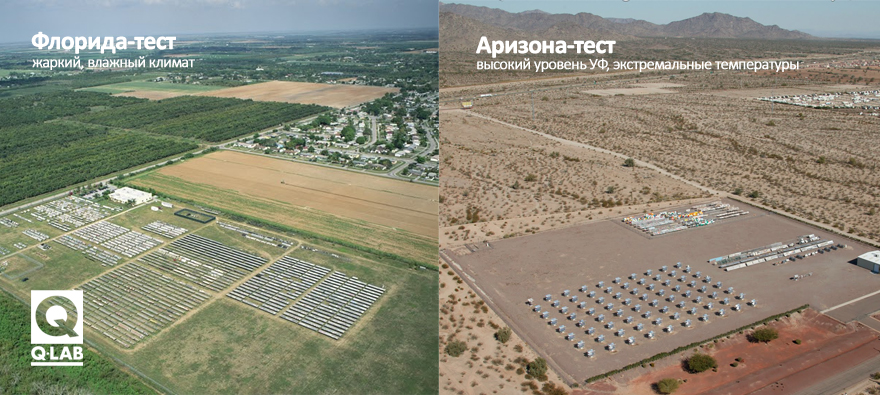

Компания Q-Lab располагает собственными испытательными полигонами для натурных испытаний во Флориде [жаркий и влажный климат, Флорида-тест] и Аризоне [сухой и жаркий климат, Аризона-тест], на которых круглогодично ведутся испытания и мониторинг атмосферных условий. На основании получаемых данных вводятся коррективы в спектры излучений ламп для идеальной корреляции с природными условиями и спектральными характеристиками солнечного света.

Важная информация для пользователей нового ГОСТ 9.401-2018

ГОСТы новые, проблемы старые... или Осторожно, новый ГОСТ!
С 1 июля 2019 года на территории РФ и ТС вводится новый ГОСТ 9.401-2018. Новая редакция стандарта ГОСТ 9.401-2018 [равно как и старая] не раскрывает понимания коллективом авторов термина 'светостойкость' и разрешает применение везерометров QUV с УФ-лампами наравне с везерометрами с ксеноновыми лампами полного солнечного спектра излучения [260-820 нм] для испытаний декоративных свойств покрытия. ГОСТ прямо сообщает, что "допускается применять аппарат искусственной светопогоды с флуоресцентными излучателями UVA-340"

В результате, пользователи, планирующие оценить устойчивость покрытия к изменению цвета, начнут проводить испытания в везерометрах с УФ-лампами. Закономерно, что изменения цвета образцов происходить не будет, либо оно будет совершенно незначительным. А в итоге покрытие или изделие выцветет за один сезон в реальных условиях эксплуатации.

Поэтому мы всегда обращаем ваше внимание на тот факт, что в общемировой практике УФ-лампы с узким спектром излучения [UVB-313 или UVA-340] применяются для:
- физического разрушения покрытий и материалов [разрыв полимерных цепочек C-C с последующим короблением, трещиноватостью, мелением и пр.]
- фотодеградации [пожелтение или помутнение связующего, полимеров и пр.].

И совершенно не работают в качестве 'искусственного солнца' при оценке стабильности красящей способности пигмента [декоративных свойств]. Для оценки потери цвета следует применять только везерометры с ксеноновыми лампами [260-780 нм, полный солнечный спектр]. При этом, везерометры с ксеноновыми источниками излучения могут решать задачи, связанные с оценкой защитных свойств покрытия, благодаря тому, что в их спектре излучения присутствует УФ-диапазон.

Кроме того, для нас является загадкой - каким образом следует понимать следующий пассаж из текста стандарта: 'аппарат искусственной светопогоды с флуоресцентными излучателями UVA-340, в котором поддерживается поверхностная плотность потока ультрафиолетового излучения в диапазоне от 300 до 400 нм — (0,83 ± 0,02) Вт/м2'? Очевидно, что в тексте наличествует грубая ошибка и вместо 0,83 Вт/м2 следует подразумевать 83 Вт/м2 или 0,83 Вт/м2/нм

Ну и традиционно стандарт радует тем, что позволяет пользователю проводить испытания на аппаратах искусственной светопогоды с источниками излучения различной мощности светового потока [1120 Вт/м2, 730 Вт/м2 или 80 Вт/м2] с одним и тем же временем экспозиции образцов. При этом в тексте стандарта отсутствует хоть малейший намёк на корреляцию по итоговой суммарной мощности за цикл испытания. То есть, по мнению авторов ГОСТа, совершенно неважно - получит ваше покрытие условную суммарную дозу в 100% Дж при ксеноновой лампе, в 65% от этой дозы при ртутно-кварцевой или всего лишь 8% при флуоресцентной.

Проведение испытаний по любым методам и стандартам

Инженеры компании Q-Lab входят в составы комитетов ISO и ASTM, отвечающих за разработку стандартов и методов испытаний на атмосферостойкость. Благодаря этому мы гарантируем полное соответствие наших везерометров требованиям всех основных мировых стандартов испытаний. Везерометр QUV обеспечивает проведение испытаний в соответствии с ASTM G-154, ASTM D-4587, ASTM D-4329, ASTM D-4799, BS2782, ISO 4892, ISO 11507, SAE J2020, ГОСТ 10793, ГОСТ 8979, ГОСТ 9.401-91, ГОСТ 9.045-75, ГОСТ 9.401-2018 и пр.

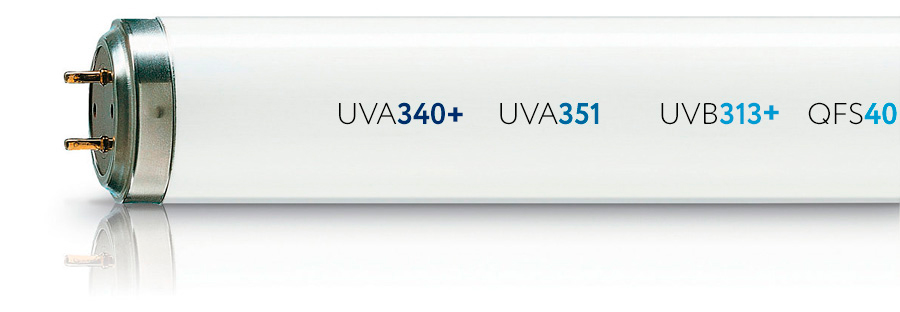

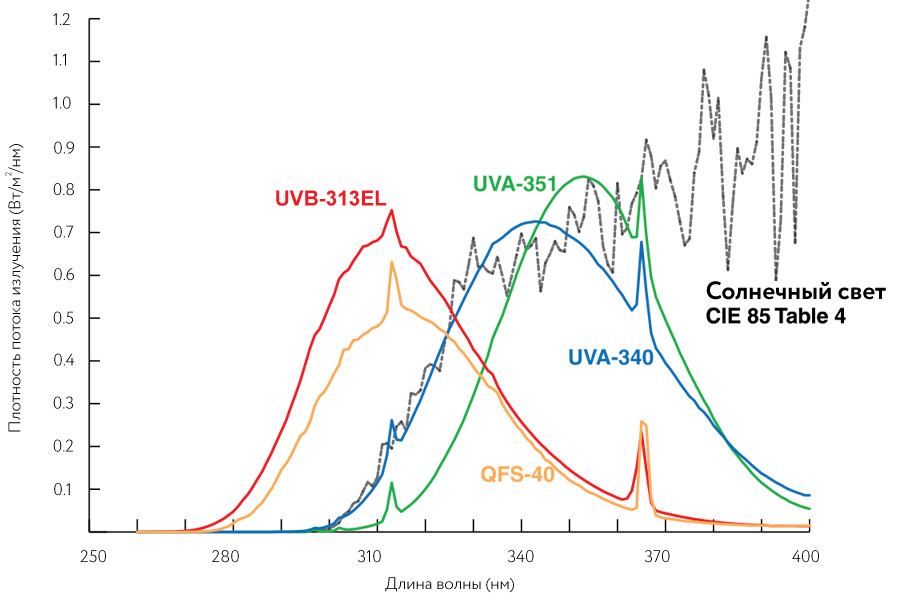

Какой тип ламп использовать?

Тип ламп определяется методом/стандартом испытаний, задачей или типом испытываемых образцов. В зависимости от этого применяется один из четырёх основных типов ламп, имитирующих УФ-спектр солнечного излучения.

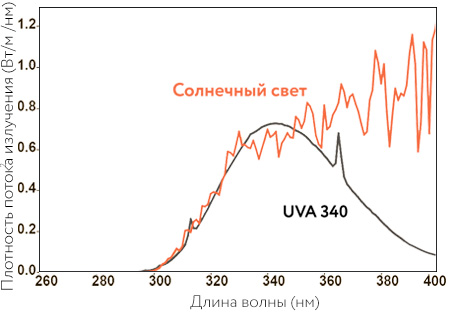

UVA-340 - лучшее решение при испытаниях различных рецептур. Идеально коррелируют с результатами натурных испытаний большинства лакокрасочных материалов, полимеров, текстиля, покрытий, пигментов. Спектр ламп UVA340 - наилучший из доступных симуляторов солнечного света в УФ-диапазоне, вызывающем основную часть повреждений покрытий и материалов.

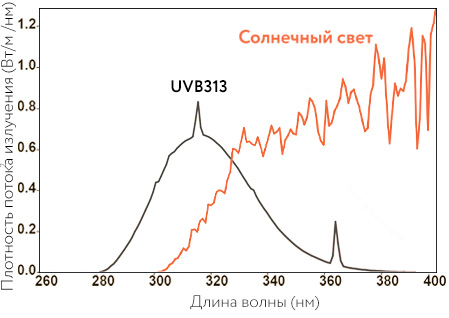

UVB-313 - оптимальный инструмент разработчиков новых материалов и отделов контроля качества. Рекомендованы для УФ-стойких материалов и пластиков [кровельные материалы, наружные покрытия и пр.] Испытания с лампами UVB313 будут весьма полезны при тестировании автомобильных покрытий или кровельных материалов.

UVA-351 - имитируют УФ-свет, прошедший сквозь оконное стекло. Применяются для испытаний текстиля, автомобильных интерьерных материалов и печатных красок.

QFS-40 - "классические" лампы для испытаний автомобильных покрытий. Упоминаются в некоторых автомобильных стандартах испытаний.

Компания Q-Lab Corporation производит все лампы, применяемые в своих везерометрах, самостоятельно и гарантирует их превосходное качество и надёжность.Время наработки ламп на отказ - 5000 ч (в QUV/basic - 1500 часов)

Cool White - специальные люминесцентные лампы холодного белого света для моделирования освещения внутри помещений (магазины, склады, офисы и пр.). Применяются только в везерометрах QUV/cw.

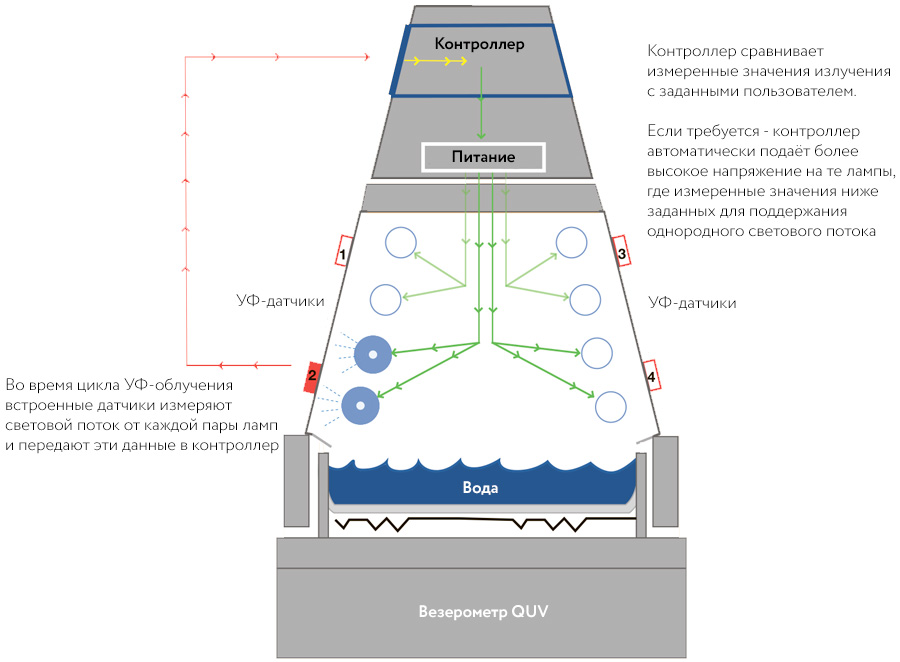

Контроль мощности излучения ламп Solar Eye

везерометр QUVУникальная запатентованная система Solar Eye постоянно контролирует мощность ультрафиолетовых ламп для обеспечения максимальной производительности, сходимости и воспроизводимости результатов.

Система SolarEye автоматически поддерживает интенсивность излучения на заданном оператором уровне и постоянно отображает на дисплее текущее и заданное значение мощности УФ-потока. Просто установите уровень интенсивности УФ-излучения - и система будет автоматически его поддерживать, параллельно контролируя процесс старения ламп и сообщая о необходимости их замены.

Системой SolarEye оснащены все везерометры, кроме модели basic. Благодаря постоянному контролю мощности излучения срок службы ламп составляет не менее 5000 часов.

Пользователи везерометров модели basic вынуждены менять лампы каждые 1500 часов.


Простота и надёжность

везерометр QUV

Везерометры QUV просты в эксплуатации. Это надёжные, полностью автоматизированные системы, работающие 24 часа в сутки, 365 дней в году.

В памяти везерометра предустановлены типовые методы испытаний. Удобное меню позволяет создавать свои условия испытаний, чередуя нагрев образцов, воздействие «солнца» и влаги (дождь или конденсат)

Все везерометры оснащены энергонезависимой памятью. При аварийном отключении электричества везерометр автоматически продолжит испытания с момента остановки.

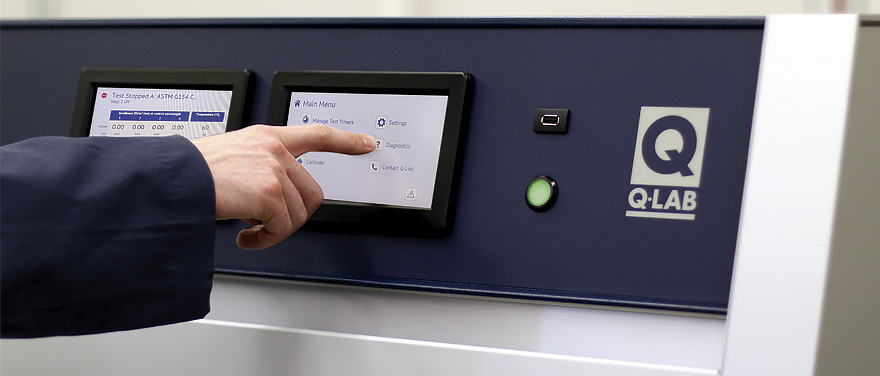

Удобная система управления и программирования
- Энергонезависимая память
- Поддержка протокола Ethernet
- Самодиагностика с системой оповещения
- Быстрая и простая калибровка с системой AutoCal

Везерометр адаптирован для России - нагревательный элемент расположен под поддоном, что исключает образование на нём накипи и выход из строя. Сам поддон легко вынимается и моется обычным средством от накипи.

Режим «орошение/дождь»

Воздействие дождя на разогретые солнцем образцы (требование, например, режима 3-17 или 4-16 по ГОСТ 9.401-91), имитирует система орошения везерометра. Резкое охлаждение образцов (термоудар/термошок) способствует ускорению коррозии, вызывает дефекты и разрушение лакокрасочных покрытий, полимеров или тканей. 12 разбрызгивающих воду форсунок смонтированы между лампами. Во время орошения лампы отключаются, так как в природных условиях сочетание 'яркое солнце + дождь' встречается весьма нечасто. Тем не менее, наши везерометры могут легко воспроизвести цикл 'light + spray', если это необходимо.

Для создания режима конденсации достаточно подключить везерометр к обычной водопроводной воде. Для орошения потребуется подача подготовленной [очищенной] воды. Требования к качеству воды указаны в "Требованиях к установке везерометра QUV". Все везерометры QUV/spray оснащены новейшей системе рециркуляционной очистки воды RePure с накопителем на 20 литров! Вы больше не теряете ни капли воды в режиме орошения!

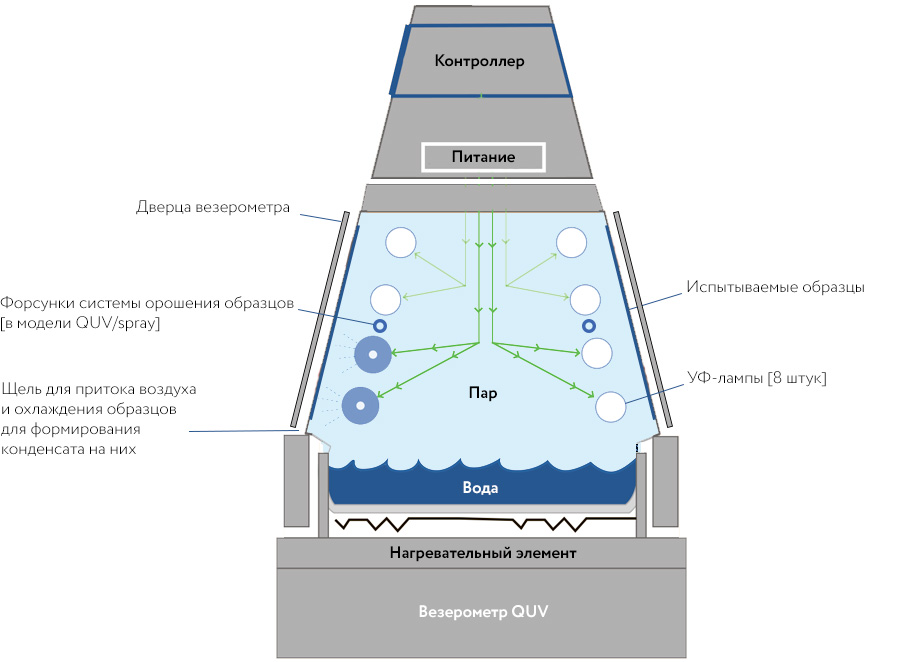

Режим «конденсат/роса»

Исследования показывают, что в 80% случаев именно роса и конденсат, а не дождь являются главным источником влаги при разрушении покрытий и материалов.

Именно поэтому мы оснастили все модели наших везерометров QUV системой конденсации, имитирующей воздействие росы на испытываемые образцы.

Конденсат или роса в отличие от кратковременного воздействия дождя «работают» по 5-6 часов в сутки и в сочетании с повышенной температурой создают эффект «агрессивной воды». Во всех везерометрах QUV атмосфера co 100% влажностью и конденсацией влаги на образцах обеспечивается испарением воды в специальном поддоне с подогревом.

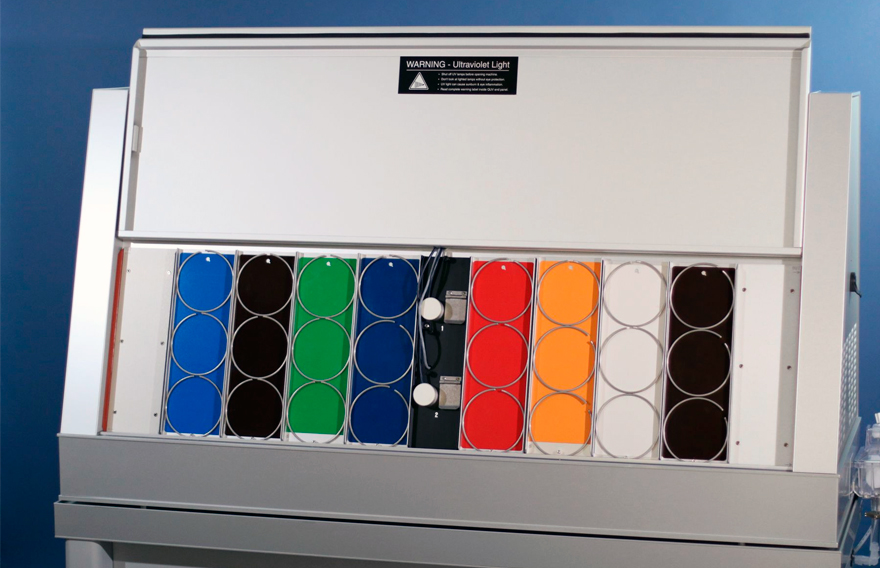

Большая вместимость образцов

Везерометр вмещает 48 стандартных образцов - тест-панелей 75 × 150 мм, толщиной до 6 мм. По 2 образца в каждом из 24 стандартных держателей. Для превосходной воспроизводимости результатов испытаний рекомендуется применять специальные тест-панели Q-Panel (сталь, алюминий, фосфатированное железо...).

Имеются специальные держатели для оптических линз, кровельных материалов, флаконов, бутылок и прочих объемных образцов, толщиной до 30 см!

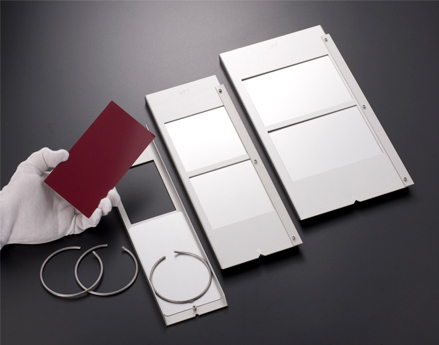

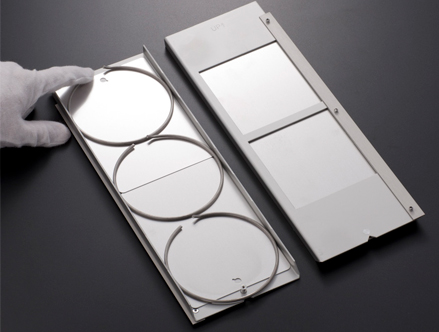

Держатели для плоских образцов

Q-Lab предлагает для плоских образцов держатели трёх размеров. Каждый держатель вмещает в себя 2 образца и оснащён двумя прижимными кольцами.

Стандартные держатели

V-131.3-X - 1 держатель образцов
V-131.3-K - комплект из 25 держателей
- для образцов размером 75 х 150 мм [3" x 6"]
- облучаемая площадь образца 95 х 63 мм
- поставляются в комплекте с каждым QUV


Средние держатели

V-131.4-X - 1 держатель образцов
V-131.4-K - комплект из 18 держателей
- для образцов размером 100 х 150 мм [4" x 6"]
- облучаемая площадь образца 95 х 88 мм

держатели для образцов в везерометре QUV

Большие держатели

V-131.6-X - 1 держатель образцов
V-131.6-K - комплект из 13 держателей
- для образцов размером 150 х 150 мм [6" x 6"]
- облучаемая площадь образца 95 х 132 мм

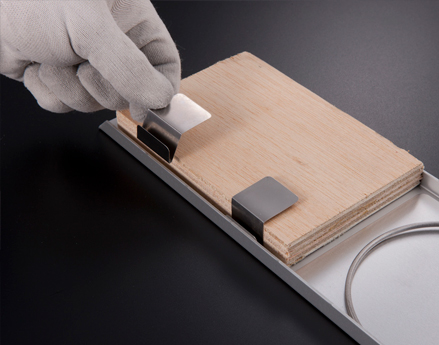

Клипсы для образов толщиной 6 - 19 мм

V-133-K - комплект из 50 прижимных клипс

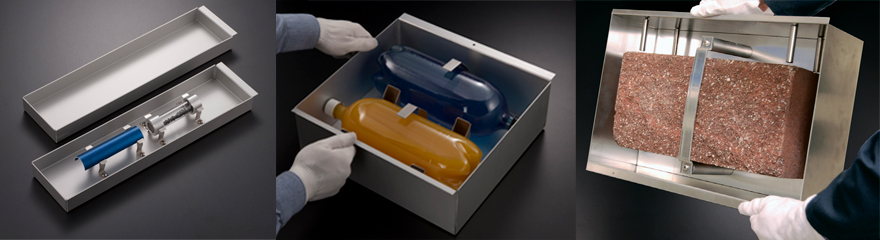

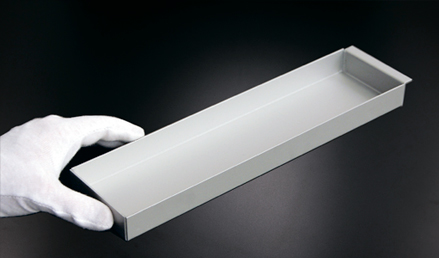

Держатели для объёмных образцов

Мы предлагаем широкий ассортимент специальных держателей для образцов любого размера и конфигурации, независимо от типа материала образца.

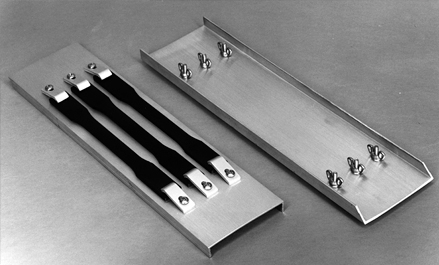

Держатели для испытания образцов пластиков на растяжение

держатели для образцов в везерометре QUV
V-131.3T-X - держатель для "лопаток" из пластика

- в одном держателе можно испытывать до 3 образцов
- уточняйте при заказе длину [максимальная - 200 мм]

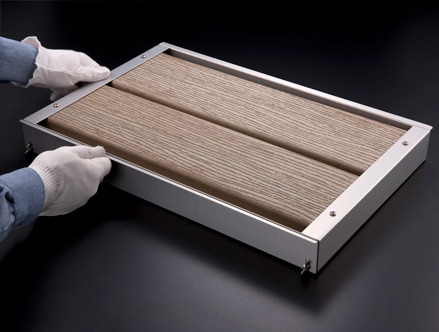

Держатели для испытания образцов из дерева

держатели для образцов в везерометре QUV
V-4962-K - держатель образцов из натурального дерева и ПВХ
- возможность испытаний образцов размером до 495 х 38 х 324 см
- возможно размещение сразу двух образцов [из натурального дерева и ПВХ-композиции]
- необходимо заказывать 4 держателя для QUV

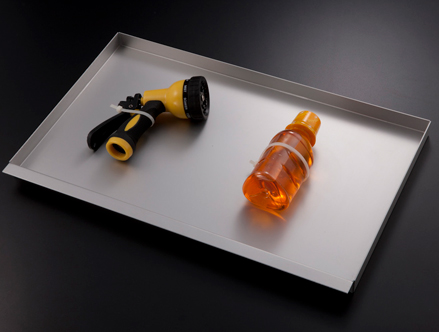

Держатели больших готовых изделий

держатели для образцов в везерометре QUV
V-4961-X - держатель образцов готовой продукции
- возможность испытаний образцов размером до 495 х 324 см и до 25 мм толщиной
- образцы закрепляются с помощью затягивающихся пластиковых фиксаторов
- необходимо заказывать минимум 2 держателя для QUV

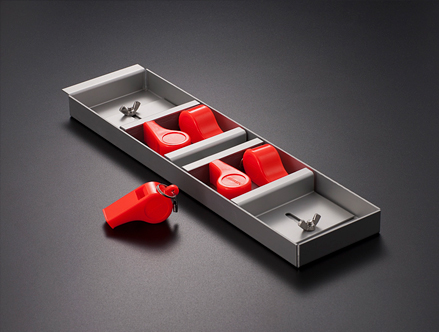

Держатели маленьких готовых изделий

держатели для образцов в везерометре QUV
V-4960-X - держатель образцов готовой продукции [малого размера]
- возможность испытаний образцов размером до 75 х 324 см и до 25 мм толщиной
- образцы закрепляются с помощью затягивающихся пластиковых фиксаторов
- необходимо заказывать минимум 6 держателей для QUV
держатели для образцов в везерометре QUV

Держатели маленьких готовых изделий [регулируемые]

V-4019-X - держатель образцов готовой продукции [регулируемые]
- возможность испытаний образцов размером до 85 см высотой и до 25 мм толщиной
- образцы закрепляются с помощью зажимов
- держатели позволяют размещать линзы для очков, маленькие изделия и пр.

Держатели на заказ

Если наши стандартные держатели не подходят для ваших образцов продукции - мы готовы предложить индивидуальные держатели.
держатели для образцов в везерометре QUV
Совершенно не важно - что именно будет испытываться, главное - фиксированное расстояние от образца до облучающих УФ-ламп. После предоставления размеров ваших образцов - мы сообщим стоимость изготовления для них держателей

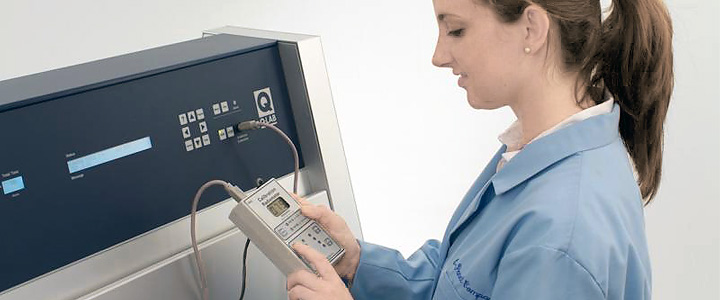

Калибровка по ISO

Единственная в мире система диагностики/калибровки везерометра AutoCal оповещает пользователя о необходимости калибровки. С помощью радиометра UC [unversal calibration system] производится настройка датчиков излучения и калибровка ламп. Процедура калибровки занимает 5 минут и не требует остановки испытания.

Система UC предназначена для калибровки датчиков излучения и температуры, расположенных в везерометрах QUV или Q-SUN, оборудованных системой контроля освещенности SOLAR EYE. Система состоит из портативного сенсорного дисплея UC1 и различных умных датчиков.

UC1 питается от испытательной камеры и никогда не нуждается в калибровке. Встроенная батарея в UC1 поддерживает параметры даты, времени и языка при отключении. Индивидуальные датчики излучения или температуры умеют сохранять данные калибровки и автоматически распознаются системой UC1 при подключении.

Модификации везерометров QUV

Модель Тип лампы Режим
"конденсат-роса"
Система контроля ламп
Solar Eye
Режим
"увлажнение-дождевание"
Калибровка ламп по ISO
QUV/se UVA или UVB + + - +
QUV/spray UVA или UVB + + + +
QUV/basic UVA или UVB + - - -
QUV/cw флуоресцентные лампы - + - +
Габаритные размеры всех моделей (Д х Ш х В) — 1370 × 530 x 1350 мм, вес — 136 кг

Технические характеристики

Модель QUV/se QUV/spray QUV/cw QUV/basic
Диапазон температур нагрева образцов, С°:
цикл облучения
цикл конденсации
+45...80
+40...60
+45...80
+40...60

+35...80
-

+45...80
+40...60
Режим «дождевание/орошение»
- + - -
Режим «конденсат/роса»
+ + - +
Расход воды:
конденсация
орошение*

8 л/день
-

8 л/день
0 л/день

-
-

8 л/день
-
Вместимость рабочей зоны,
количество образцов размером 75 х 150 мм
48 образцов
50 образцов
Параметры питания 230/50В, 8A
(1,8 кВт максимум)
230/50В, 7A
(1,8 кВт максимум)
Срок работы лампы, ч 5000 1500

*с системой Re-Pure

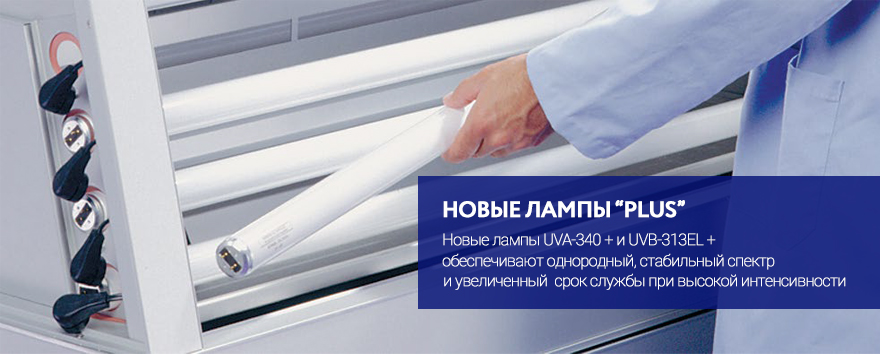

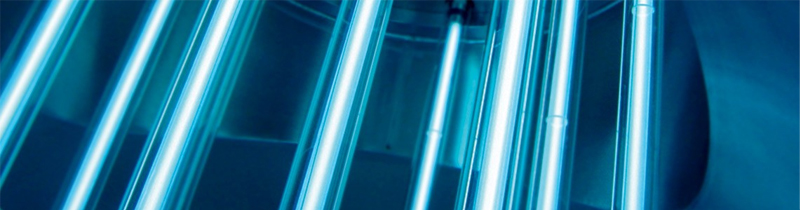

Ультрафиолетовые лампы

наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.

Наименование и описание Артикул Цена 12 шт 24 шт 48 шт
UVA-340 UVA-340
UVA-351 UVA-351
UVB-313 EL UVB-313EL
QFS-40 QFS
Cool White V-60183

Радиометр для калибровки ламп

наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.
Наименование и описание Артикул Цена
Универсальный калибратор [радиометр] с сенсорным дисплеем UC1
"Умный" датчик излучения для калибровки УФ-ламп UV 313/340/351 UC10/UV
"Умный" датчик излучения для калибровки УФ-ламп UV Cool White (Lux) UC10/CW

RePure. Экономим воду - сохраняем деньги

Q-Lab Corporation заботится о своих пользователях и стремится к максимальной оптимизации издержек, связанных с эксплуатацией везерометров QUV/spray или QUV/se. Одним из примеров такого подхода является новая система постоянной очистки воды. В везерометрах QUV вода необходима для орошения образцов и образования конденсата. Система RePure позволяет сохранить предварительно очищенную воду и тем самым - сэкономить немалые деньги.

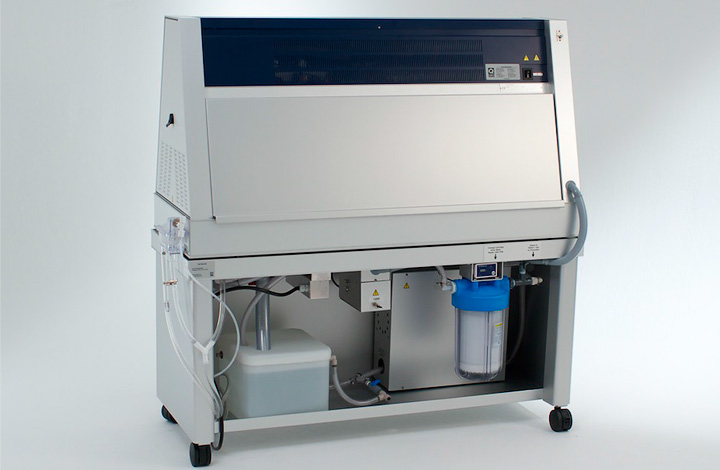

везерометр QUV - система рециркуляционной очистки воды RePure

Основная задача, которую решает система RePure - постоянная очистка воды, циркулирующей в везерометре. Результат - экономия дорогой предварительно очищенной воды (тип II), которую обычно просто отводят в дренаж. Например, если ваш везерометр работает с циклом орошения 4 часа/день, то экономия составляет 1860 литров в сутки! При этом, вода, циркулирующая в системе всегда гарантированно высокого качества, в отличие от системы обычной циркуляции в некоторых везерометрах других производителей.

Система рециркуляционной очистки воды не является заменой основной системе водоподготовки. Вы в любом случае обязаны подавать на систему орошения везерометра предварительно подготовленную воду (например, с помощью системы водоподготовки ELGA LabWater).

Пуско-наладочные работы и обучение пользователей

Ввод в эксплуатацию везерометров QUV осуществляется специалистами сервисного отдела ЗАО 'Контроль качества'. Все наши специалисты прошли соответствующую подготовку на заводе-изготовителе и регулярно повышают свой профессиональный уровень, посещая ежегодные тренинги. Подготовку места для установки везерометра и обеспечение инженерной части [подвод электричества, воды, дренаж] пользователь обеспечивает самостоятельно.

Гарантийное обслуживание и послегарантийный сервис

Мы оказываем поддержку пользователей в течение всего периода жизни наших везерометров. Как любое сложное устройство, наши везерометры безусловно требуют регулярных регламентных работ, которые необходимо проводить раз в год. По желанию пользователя эти работы могут быть проведены нашими специалистами. На складе нашего сервис-центра имеются в наличии все необходимые расходные материалы, запасные части и дополнительные принадлежности.
