Гравилометр MTG. Стойкость к удару гравием по SAE и VDA



В 1968 Комиссия по Органическим покрытиям (The Organic Coatings Committee) из Общества Инженеров Автомобильной промышленности (Society of Automotive Engineers) для исследования устойчивости различных материалов и покрытий к ударному воздействию гравия разработала специальное устройство - гравилометр (stone chip resistance tester)

Конструктивно гравилометр представляет собой пневматическую установку, которая 'обстреливает' тестируемый образец гравием, дробью или другим материалом, имитируя условия воздействия ударной дорожной среды (камни, песок и пр.) во время движения автомобиля. Гравилометр предназначен для тестирования следующих параметров: разрушение верхних слоев покрытия, разрушение защитных слоев покрытий, изменения цвета покрытия под воздействием удара, оптимальная толщина покрытия, сопротивляемость к растрескиванию изделий из пластика и стекла.

Позже, компания Q-Lab Corporation совместно с комитетом SAE усовершенствовала конструкцию и разработала универсальный гравилометр MTG (Multi Test Gravelometer) специально для ведущих автомобильных производителей и поставщиков комплектующих. Гравилометр MTG смог обеспечить проведение испытаний по стандартам SAE J400, ASTM, VDA 621427, GM, Ford, Chrysler, Mazda, JIS, Nissan, VW и Toyota. Сегодня MTG – это мировой стандарт. Вот уже более 30 лет он применяется для испытания устойчивости покрытий и материалов к ударному воздействию гравия, камней и пр. в лабораториях ведущих мировых автоконцернов.

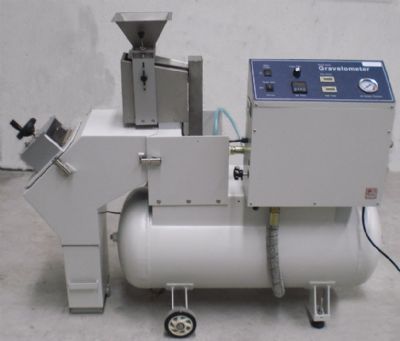

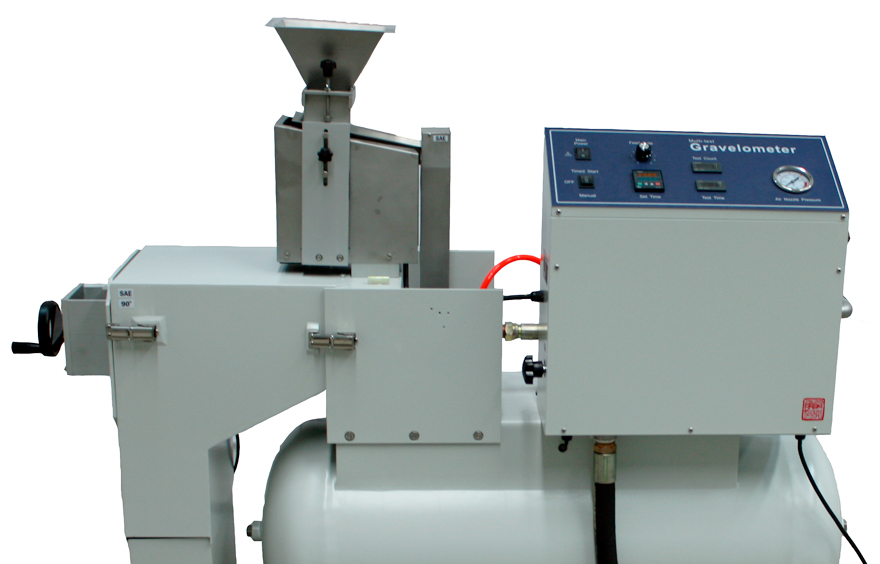

Гравилометр MTGГравилометр MTG– модульное устройство, состоящее из базы и дополнительных блоков. База одна для всех методов испытаний. Она состоит из приемной воздушной камеры, вибрационного модуля, держателя для пушки и контрольной панели.

В зависимости от испытаний пользователь сам настраивает и модифицирует систему. Система может быть дооснащена следующими блоками:

  • SAE ударное устройство [пушка]
  • VDA ударное устройство [пушка]

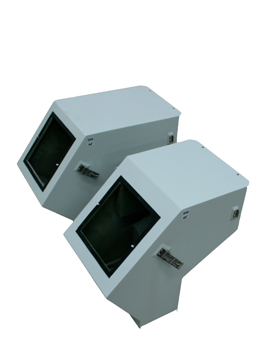

  • SAE 90° камера для образцов
  • SAE 45° камера для образцов
  • VDA 90° камера для образцов
  • VDA 45° камера для образцов
  • Держатель для плоских образцов
  • Камера для образцов сложных форм
    [фары, колпаки зеркал и т.д.]

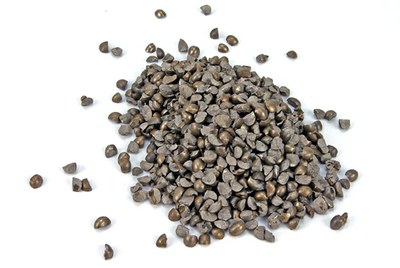

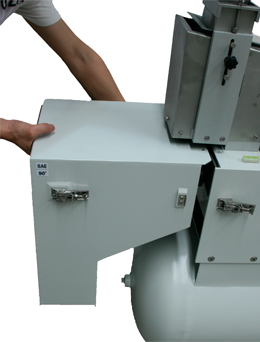

Вы можете изменить конфигурацию прибора за 3 минуты. Это упростит проведение различных видов испытаний. В качестве ударной среды может использоваться гравий, дробь и песок. Держатель плоских образцов используется для плоских тест-панелей. Держатель объёмных образцов может использоваться для таких больших или объемных частей как покрышки, амортизаторы, компоненты тормозной и выхлопной системы и т.д. Для переключения от одной конфигурации к другой, просто смените Ударное устройство и Камеру для образца. Если Вы вынуждены проводить различные виды испытаний – просто приобретите необходимые комплекты сразу.

Гравилометр MTG дополняет реестр оборудования компании Q-Lab для комплексных испытаний материалов и изделий на коррозионную устойчивость (камеры солевого тумана), УФ-старение и светостойкость.
