Новинка!

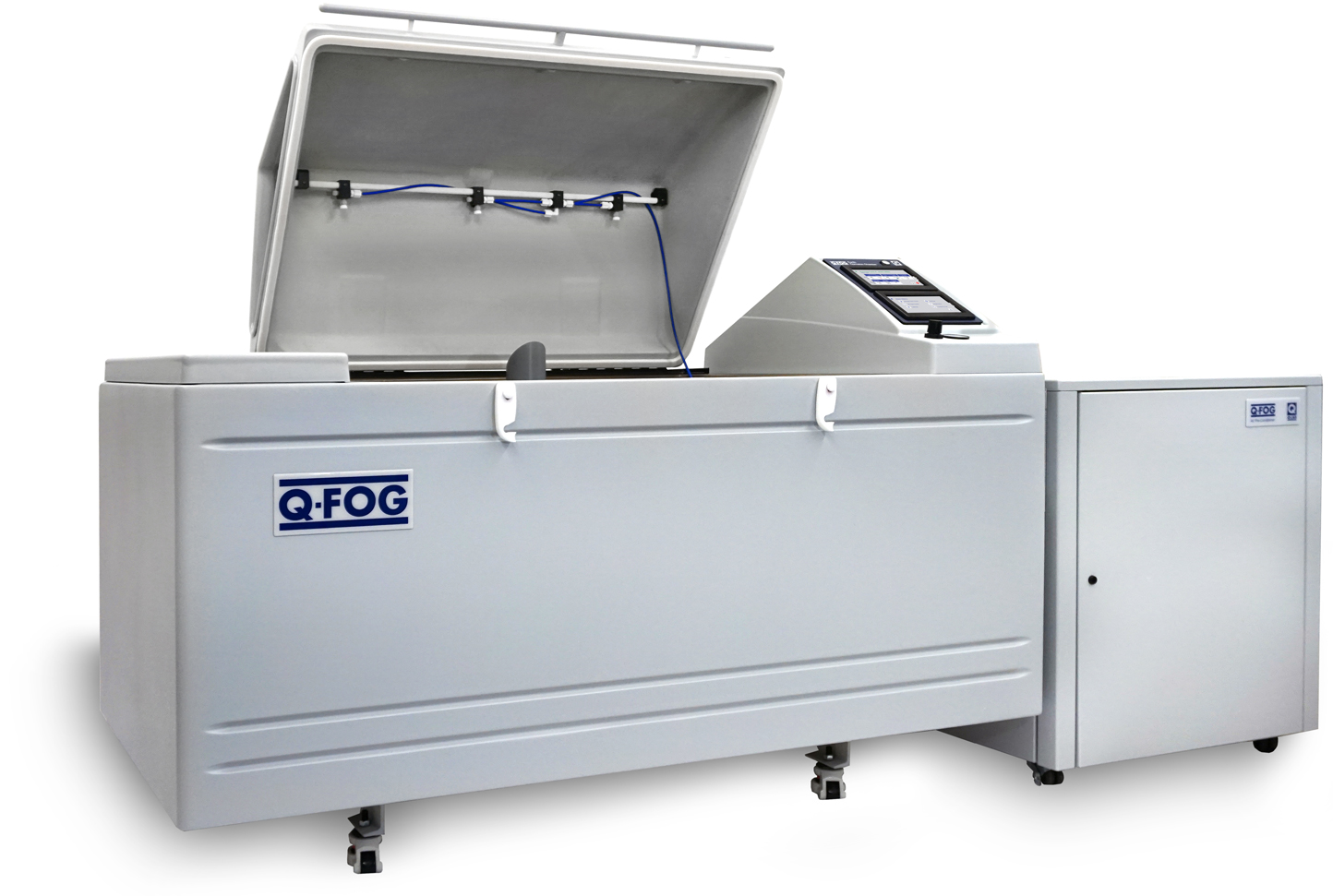

Камера солевого тумана Q-FOG CRH
с контролем влажности и орошением


Камера солевого тумана Q-FOG CRH с контролем влажности. Испытания на коррозионную стойкостьНовая камера солевого тумана CRH с контролируемой влажностью и системой подготовки воздуха была разработана для проведения коррозионных испытаний, к качеству которых предъявляются самые высокие требования. Это надёжный и точный инструмент исследовательского уровня, призванный помочь в изучении процессов коррозии в самом широком диапазоне условий воздействия.

Компания Q-Lab Corporation с 50-х годов прошлого века специализируется на разработке оборудования для ускоренного старения и комплексного изучения негативного воздействия атмосферных факторов. Камера солевого тумана Q-FOG CRH органично дополняет линейку испытательных камер, ставших уже международным стандартом.

Уникальные возможности

Камера солевого тумана Q-FOG CRH - уникальное сочетание проверенных временем классических методов с инновационными технологиями испытаний материалов на коррозионную устойчивость:
1. Salt Spray
Традиционный солевой туман
  2. Prohesion
Испытания в цикле Prohesion

3. Cycling Corrosion
Циклическая коррозия
  4. Rapid Ramp
Испытания с быстрой сменой рабочих циклов

5. Preconditioner Air/Humidity control
Коррозионные испытания в контролируемой влажности
  6. Shower and Wall Wash
Испытания с орошением образцов солевым раствором

Камеры солевого тумана Q-FOG CRH отличает возможность полного контроля уровня относительной влажности и прецизионного контроля над временем вывода камеры в рабочий режим [модель HSCR] . В данных камерах доступны функции «орошение/душ» и "омывание стенок камеры" для выполнения требований стандартов Ford и Volvo. Камеры Q-FOG CRH традиционно предлагаются с двумя размерами рабочего объёма в 600 л и 1100 л.

Кондиционирование воздуха - новый уровень качества испытаний

Кондиционер [блок подготовки воздуха] входит в комплект поставки каждой камеры Q-FOG CRH. Не все производители делают это, поэтому нас часто спрашивают, зачем это нужно. Говоря кратко - предварительно подготовленный воздух в Q-FOG CRH обеспечивает надёжные, стабильные, воспроизводимые условия в камере и точное управление переходами между режимами. Это необходимые элементы для получения надёжных результатов коррозионных испытаний в полном соответствии с требованиями таких сложных стандартов как, например, JASO M60 [японский стандарт испытаний автомобильных покрытий].

Что даёт блок кондиционирования воздуха

  • охлаждение и осушение лабораторного воздуха обеспечивает постоянное соблюдение «внешних» условий сушки в таких стандартах, как VW PV1210 и GMW 14872
  • кондиционер снижает точку росы воздуха, поступающего в камеру. Это позволяет камере CRH соответствовать методу Renault ECC1 или другим с низкими точками росы.
  • контроль воздуха, поступающего в камеру, обеспечивает очень точные линейные переходы между режимами испытаний, что повышает воспроизводимость и повторяемость результатов.

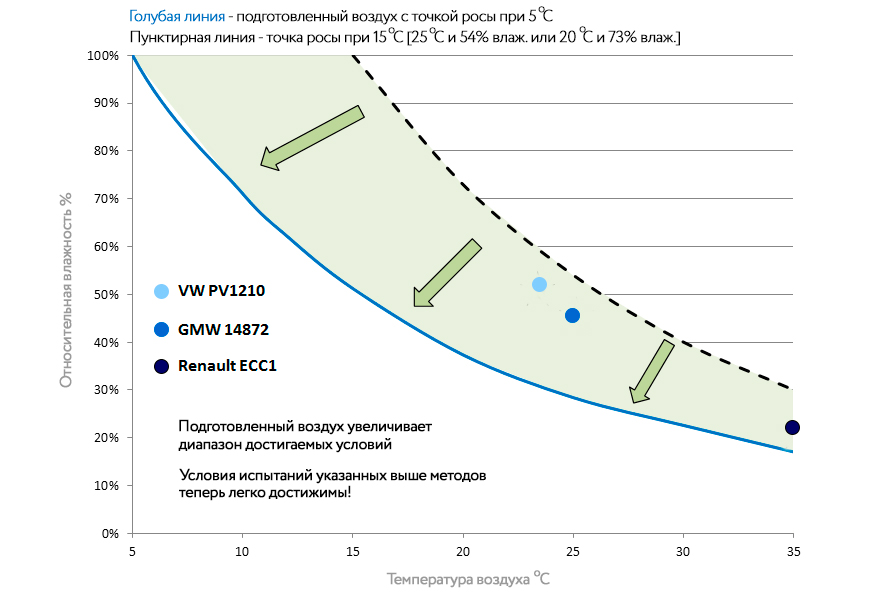

На приведённом ниже графике показан пример того, как предварительные осушение и охлаждение воздуха расширяют диапазон доступных условий испытаний в камере солевого тумана. Блок кондиционирования сдвигает точку росы поступающего воздуха с чёрной пунктирной линии на сплошную синюю линию, делая доступной область, заштрихованную зелёным. Эта область включает несколько ключевых значений «окружающей среды» из ряда важных методов испытаний.

Блок подготовки воздуха устраняет проблемы повторяемости, связанные с испытаниями на коррозионную стойкость. Поскольку воздух, поступающий из кондиционера в камеру, имеет постоянные температуру и относительную влажность, Q-FOG CRH обеспечивает максимально точный контроль условий испытаний и линейное изменение, которое остаётся неизменным от теста к тесту.

Выбирайте предустановленные режимы испытаний
или создавайте свои

Благодаря новейшему управляющему контроллеру 4 поколения камеры для циклических испытаний на коррозионную устойчивость Q-FOG стали ещё более просты и удобны эксплуатации. Программирование интуитивно понятно. Выбираете метод испытаний из предустановленных в памяти камеры и запускаете её. Или создавайте и сохраняйте в памяти камеры свои собственные методы и стандарты испытаний.



Два цветных сенсорных дисплея делают управление камерой простым и удобным. Вы можете выбрать один из 17 доступных языков меню. Все текущие параметры отображаются постоянно на одном из дисплее. В модуле памяти, оснащённом функцией автономного питания, можно запрограммировать хранение результатов 10 испытаний. Все модели полностью автоматизированы и могут работать непрерывно 24 часа в сутки 7 дней в неделю.

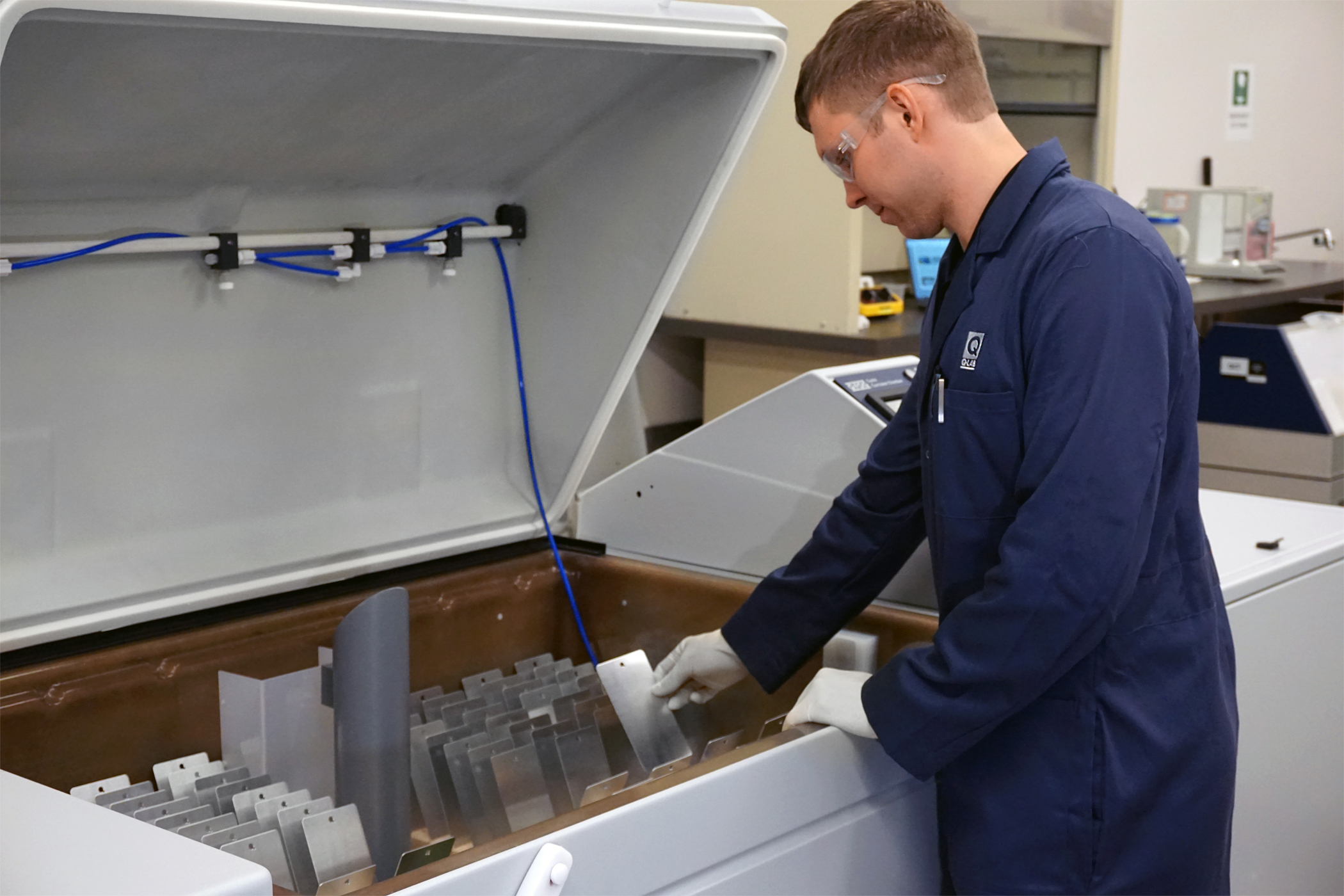

Легко и удобно размещать образцы

Камера солевого тумана Q-FOG CRH с контролем влажности. Испытания на коррозионную стойкость

Камеры солевого тумана Q-FOG позволяют проводить испытания как стандартных окрашенных тест-панелей, так и готовых изделий. Невысокий борт камеры позволяет легко и удобно как размещать образцы для испытаний - так и производить их выгрузку из рабочего объёма камеры солевого тумана.

Как работает камера солевого тумана?

Пользователь выбирает из предустановленных в памяти камеры солевого тумана требуемую программу испытаний. В зависимости от метода или стандарта запускается тот или иной шаг цикла: солевой туман, нагрев, увлажнение, дождевание, сушка. Либо вы сами выбираете тот шаг или цикл, с которого хотите начать испытание.

1. Солевой туманкамера солевого тумана Q-FOG

На этой стадии камера Q-Fog функционирует как обычная камера солевого тумана, а именно:

1. Сжатый воздух по пути к форсункам увлажняется, проходя через барботёр [bubble tower].
2. Солевой раствор из резервуара поступает к форсункам, где смешивается с увлажненным сжатым воздухом.
3. Форсунки распыляют раствор в виде тонкодисперсного солевого тумана.
4. Нагреватель поддерживает заданную температуру внутри камеры.

2. Нагрев/сушка образцов

камера солевого тумана Q-FOG
Следующим после тумана режимом может быть сушка и нагрев. Система принудительного продува камеры автоматически освобождает её от солевого тумана. Включаются нагреватели, температура в камере стабилизируется на установленном пользователем уровне.

С повышением температуры влажность в камере понижается и образцы выдерживаются в сухом и горячем воздухе. Также режим кондиционирования можно проводить при комнатной температуре. В этом случае нагрев отключается и воздух поступает в камеру из лаборатории.

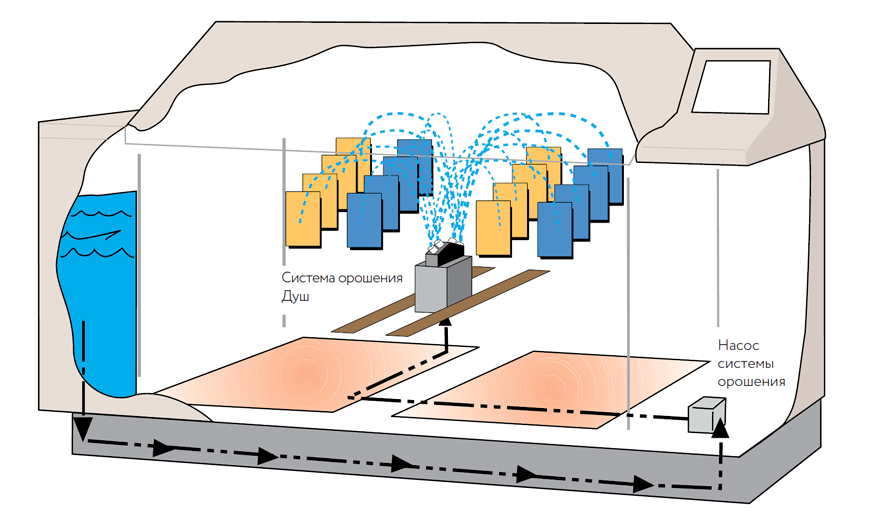

3. Орошение/дождевание образцов

камера солевого тумана Q-FOG
Функция «Душ» в камере Q-FOG CRH используется для выполнения некоторых испытаний автомобильных покрытий. Раствор равномерно распыляется через форсунки, расположенные особым образом. Функция «Душ» предлагает следующие преимущества:
  • Форсунки устанавливаются на распылителе, которые можно легко снимать, если используется функция «Туман»
  • Распыляемые капли намного больше по размерам, расход выше, а время распыления короче по сравнению с туманом распыленного раствора в функции «Туман».
  • Время включения и выключения душа программируется напрямую, что позволяет контролировать скорость корродирования.

4. Увлажнение

камера солевого тумана Q-FOG
Влажность необходима для того, чтобы соль на образцах начала растворяться и формировать раствор электролита для усиления коррозии. 100%-ная влажность в камере создается благодаря дозированному распылению воды на входе воздуха. В этом режиме камера имитирует воздействие конденсата, росы или просто условия окружающей среды с повышенной влажностью воздуха. Благодаря этому камеры солевого тумана Q-FOG можно использовать в качестве гидростата при проведении некоторых испытаний покрытий и готовых изделий.

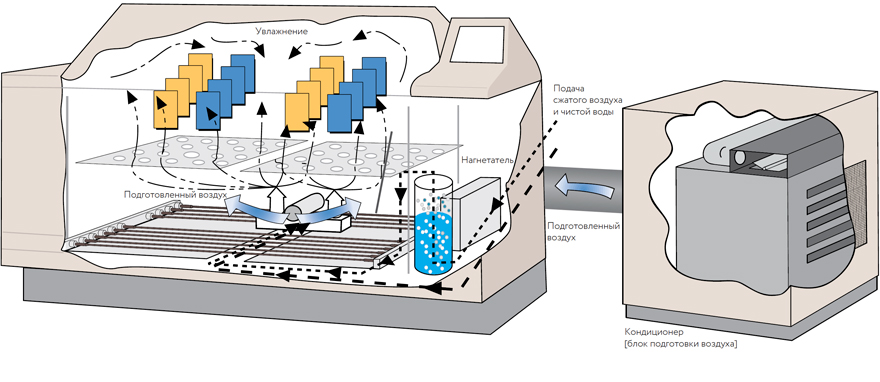

5. Контроль относительной влажности

камера солевого тумана Q-FOG
Блок кондиционирования предназначен для подготовки воздуха, поступающего из лаборатории в камеру солевого тумана. В зависимости от времени года или географического места расположения лаборатории - температура и влажность воздуха в ней может существенно отличаться от требуемой. Для решения этой проблемы все камеры Q-FOG CRH оснащаются блоком подготовки воздуха. Подготовленный воздух заданной температуры и минимальной влажности поступает в камеру солевого тумана, где на входе уже с помощью форсунок, распыляющих воду, доводится до требуемого уровня влажности.

- охлаждённый и осушенный лабораторный воздух обеспечивает постоянное соблюдение «окружающих» условий высыхания в таких стандартах, как VW PV1210 и GMW 14872, так что пользователям не нужно тратить электроэнергию на дорогое охлаждение и осушение своих лабораторий в летние месяцы.
- воздухозаборник уменьшает точку росы воздуха, поступающего в камеру, как требуется для соответствия циклу Renault ECC1 или другим точкам с низкой точкой росы.
- контролируя точку росы воздуха, поступающего в камеру, можно поддерживать очень точные линейные переходы между циклами. Этот процесс понимается инженерами автомобильной коррозии для повышения повторяемости испытаний.

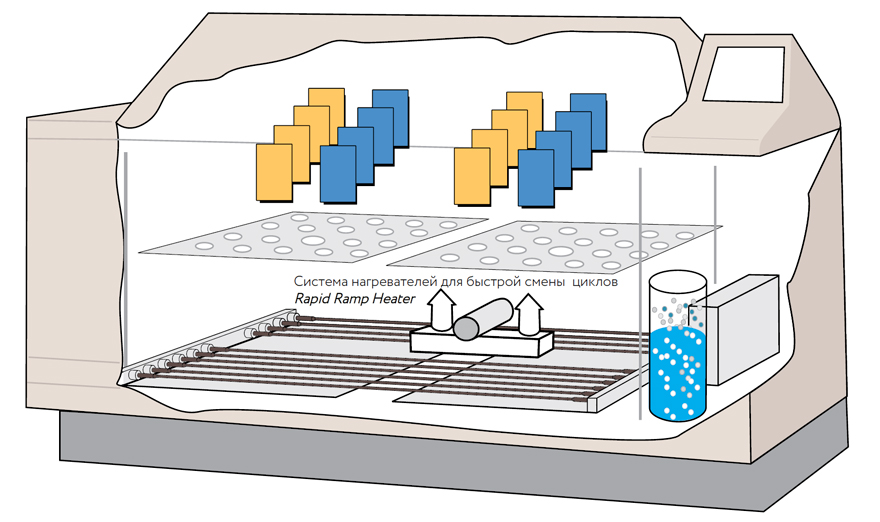

6. Система быстрого нагрева Rapid Ramp Heater



Благодаря новой системе быстрых нагревателей Rapid Ramp Heater камера Q-FOG HSCR может:
  • Выполнять все тесты основных международных организаций по стандартизации и OEM-производителей, включая JASO M609/610, CCT-I и CCT-IV
  • Соответствовать специальным условиям испытаний, которые требуют очень быстрого изменения температуры
  • Улучшить контроль переменных процесса испытаний на коррозию

Быстрые переходы между режимами

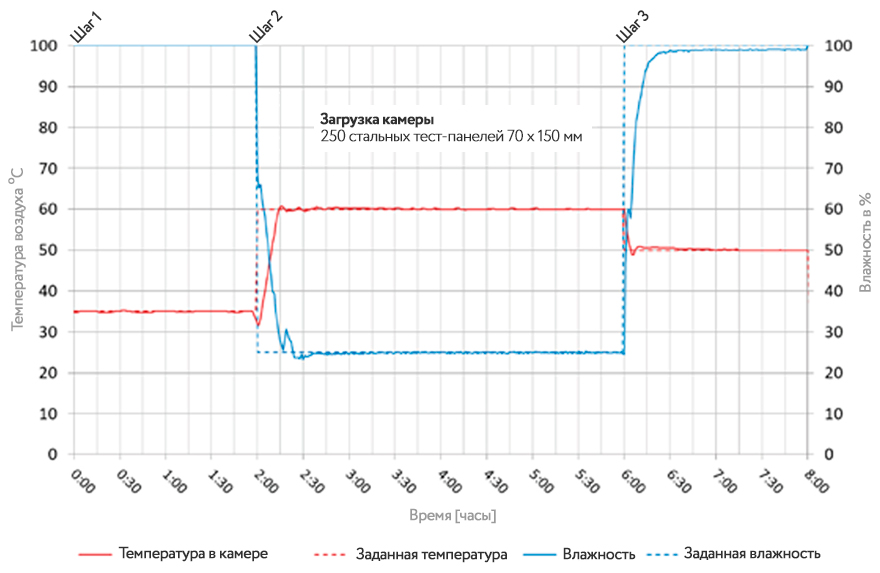

График ниже демонстрирует высокую скорость переходов между режимами испытаний с соблюдением прецизионной точности заданных значений температуры и влажности. При этом камера с полной загрузкой, что обычно негативно влияет на скорость перехода из-за высокой тепловой инерции образцов. Приведённый пример - испытания в камере Q-FOG HSCR 1100 по методу JASO M609, 1991 Edition, 1991 - Corrosion test method for automotive materials.

Соответствие самым строгим стандартам коррозионных испытаний

Камера Q-FOG CRH представляет собой настоящий прорыв, предлагая уникальное соотношение между стоимостью и техническими возможностями. С ее помощью можно проводить испытания автомобильных покрытий на коррозионную стойкость в соответствии с большинством стандартов, например, GMW 14872 и SAE J2334, и многими другими стандартами таких компаний, как Ford CETP 00.00-L-467, ISO 16701:2015, GB/T, VW, Volvo STD1027, Volvo VCS 1027, 1449, Volvo STD1375, Chrysler, Renault D17 2028 или ECC-1, ГОСТ Р 52763-2007 [Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие соляного тумана] и др.


Перечень стандартов и методов
требованиям которых соответствуют камеры солевого тумана Q-FOG CRH
В настоящее время типовыми методами испытаний по ГОСТ 9.308-85 метод 1 или по ГОСТ 9.401-91 и пр. является чередование воздействия на них солевого тумана, высокой влажности, низкой влажности, сушки и выдерживания при комнатной температуре. Такие испытания весьма трудоемки, так как включают ручную переноску деталей от одного испытательного оборудования к другому. Многофункциональные камеры солевого тумана Q-FOG CRH позволяют проводить все виды указанных испытаний в одной камере, а также дают возможность программировать и варьировать очередность и продолжительность перечисленных режимов самостоятельно



Почему мы лучше многих других?

  • Более 40 лет опыта в разработке и производстве камер солевого тумана
  • Камеры производятся на заводе в Кливленде [штат Огайо, США]
  • Надёжность и простота конструкции
  • Модульное исполнение [высочайшая ремонтопригодность и простота в обслуживании]
  • Встроенный резервуар для солевого раствора на 120 литров
  • Внутренняя подсветка рабочей камеры
  • Микропроцессорное управление
  • Предустановленные методы испытаний по ISO, ASTM и SAE (для автомобильной индустрии)
  • Создание собственных циклов испытаний на коррозионную стойкость
  • Низкие эксплуатационные расходы
  • Система водоподготовки ELGA (опционально)
  • Более 50 успешно работающих камер в России и СНГ
  • Сервис-центр в России, техподдержка в течение всего времени жизни камеры


Отличия от камер SSP и CCT

SSP CCT CRH
Два варианта объёма камеры [600 и 1100 л]
Встроенный резервуар для солевого раствора на 120 л
Встроенные нагреватели воздуха для температурных циклов
Солевой туман [атомизированная взвесь]
Cушка [<30% относительной влажности]
Увлажнение [95 - 100% относительной влажности]
RH [функция контролируемой влажности с предкондиционером]
Душ нижний фиксированный [с самоочищающимися форсунками]
Душ верхний качающийся [с самоочищающимися форсунками]
Крышка с просмотровым окошком и внутренняя подсветка камеры
Rapid Ramp Heaters [система быстрых переходов между нагревом и RH]
Сервисный порт [Ø100 мм для вывода кабелей и датчиков из камеры]
Внешние цилиндры для сбора тумана
Комплект омывания стенок камеры [для метода Renault ECC1]
⚫ - стандартная функция ⚪ - опциональная функция

Технические характеристики камер солевого тумана Q-FOG CRH:

CRH 600 CRH 1100
Размеры и объёмы камер
Объём [без крышки]
Объём [с крышкой]
Резервуар для солевого раствора

511 л
640 л
120 л

857 л
1103 л
120 л
Диапазон температур1:
Солевой туман
Сушка
Увлажнение
Душ

20–60 °C
20–70 °C
20–60 °C
20–50 °C
Количество образцов
100 x 300 мм
75 x 150 мм

128 [8 держателей по 16 пластин]
160 [10 держателей по 16 пластин]

200 [10 держателей х 20 пластин]
240 [12 держателей х 20 пластин]
Нагрузка с образцами
на 1 держатель пластин
на 1 стержень для подвешивания
Общая нагрузка

113 кг
45 кг
544 кг
Требования к чистоте воды2 >5 МОм*см или < 0,2 μS/см, общее солесодержание <0,1 ppm
содержание коллоидного кремния <0,1 ppm
Давление воды на входе 0,6 - 3,8 bar [9 - 56 psi]
Потребление воды 5 л/ч макс.
Дренажный выпуск Ø 32 мм с сифоном
Вентиляционный выпуск Ø 102 мм внутренний
Сжатый воздух расход 1,7 л/с при 4 - 10 бар
Внутренние размеры камеры
ш  х г х в, без крышки, мм
ш х г х в, с крышкой, мм

109 х 66 х 46 см
109 х 66 х 72 см

146 х 82 х 46 см
146 х 82 х 78 см
Внешние габариты 275 х 102 х 122 см 311 х 119 х 127 см
Вес 333 кг 378 кг
Параметры электропитания3 400 В, 3-фазн. 15А

1. Значения температуры приведены при температуре воздуха в лаборатории 20°C. Другие условия в лаборатории могут привести к отличающимся значениям температуры.
2. Требования к чистоте воды легко достигаются большинством систем обратного осмоса, деионизации или дистилляции.
3. Вольтаж приведён с учётом +/-10% и 50/60 Гц

Камеры солевого тумана Q-FOG входят в реестр оборудования Q-Lab для комплексного испытания материалов, лакокрасочных или полимерных покрытий и готовых изделий на устойчивость к неблагоприятным атмосферным факторам по ГОСТ 9.401-91, ГОСТ 9.902-81, ГОСТ 9.719-94, ISO 9227, ASTM B117 и пр. Они предназначены для моделирования и оценки степени коррозионной стойкости различных материалов в условиях атмосферы нейтрального или кислого солевого тумана.

Специальная комплектация для России

Мы заранее позаботились о том, чтобы наши пользователи не испытывали никаких затруднений при работе с камерами солевого тумана Q-FOG. Именно поэтому в комплект поставки камеры мы включили набор расходных материалов для 12 месяцев беспроблемной эксплуатации. В его состав входит запасной воздушный фильтр, 10 мапреновых трубок для перистальтического насоса, 2 грязевых фильтра для солевого раствора и торцевой ключ. Также каждая камера при поставке комплектуется 25 кг специальной соли для приготовления раствора и начала работы сразу после установки и подключения.

Что нужно для подключения камеры солевого тумана Q-FOG CRH?

Всё, что необходимо для подключения и ввода камеры солевого тумана в эксплуатацию - это:

  • сжатый воздух - 1,7 л/с под давлением 2,8...8,3 бар
    [магистраль или компрессор]
  • деионизированная или дистиллированная вода
    [>5 МОм*см или < 0,2 μS/см, общее солесодержание <0,1 ppm, содержание коллоидного кремния <0,1 ppm] под давлением 0,6...3,8 бар
  • организация выпуска воды в дренаж
  • отвод тумана из камеры за пределы рабочего помещения
  • электропитание - 400 В


Требования к месту установки
камер солевого тумана Q-FOG

Требования по установке камеры солевого тумана


Для правильной установки и успешной эксплуатации камер солевого тумана следует обеспечить выполнение ряда требований, касающихся инженерной подготовки места установки. Внимательно ознакомьтесь с приведёнными в документе данными.
