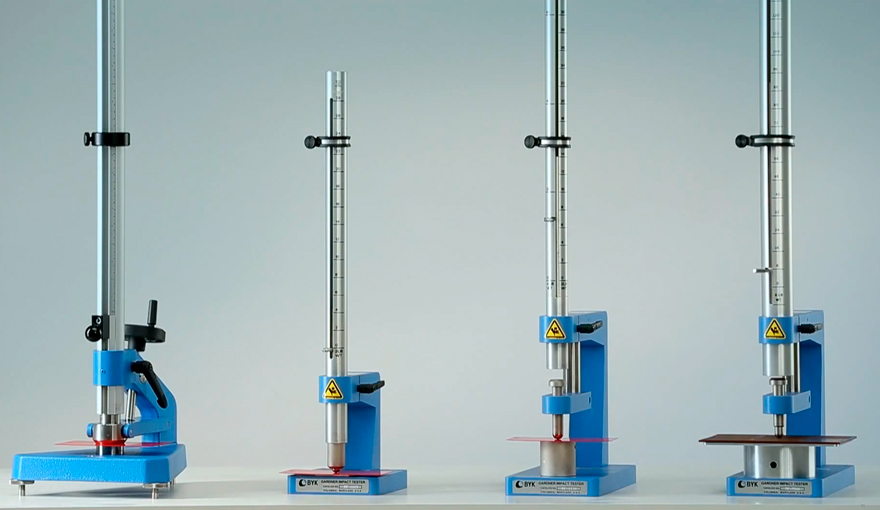

Удар-тест по методам ISO, ASTM и ГОСТ 53007-2008

Удар-тест по методам ISO, ASTM и ГОСТ



Прибор BYK-Gardner 5512
для испытания на удар по методу ISO 6272-1, DIN 55669 и ASTM D 2794


ГОСТ 53007-2008
(ИСО 6272-1:2002
ИСО 6272-2:2002)
"Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе)"
[.pdf 373 Кб]

Используется для измерения сопротивления удару покрытий на металлических основах. В соответствии со стандартом ISO испытываемая окрашенная тест-панель фиксируется на матрице с помощью зажимного устройства таким образом, чтобы поверхность панели за пределами тестируемой области не подвергалась быстрой деформации под воздействием падающего груза.

  • Анодированная направляющая труба со шкалой в дюймах и мм.
  • Погрешность для падающих грузов ISO ± 1 г.
  • Максимальный падающий груз 2 кг.
  • Сменные падающие грузы и матрицы.
  • Удобное переоборудование для тестирования в соответствии с ASTM.

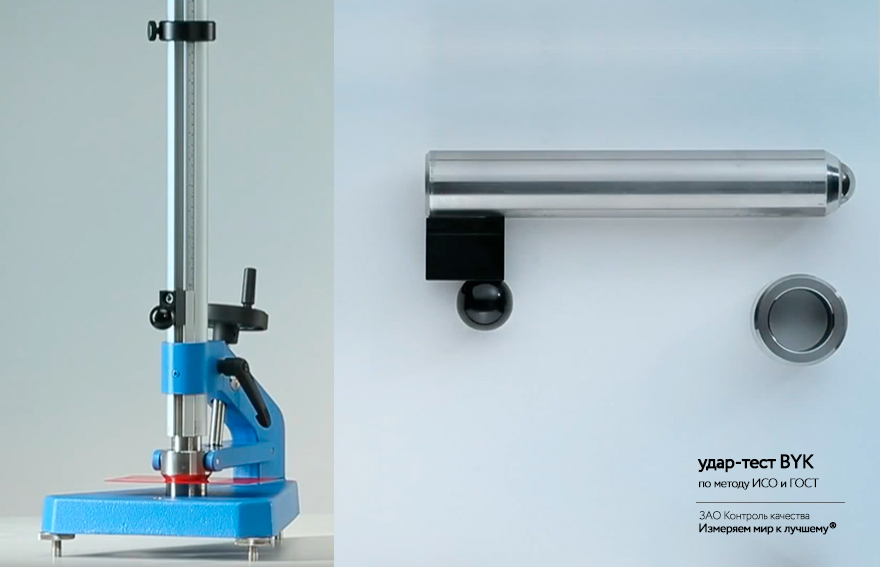

Удар-тест по методам ISO и ГОСТ

Принцип действия прибора

Прибор для тестирования на удар состоит из основания и направляющей трубы. В направляющей трубе профрезерована прорезь, по которой вверх и вниз перемещается зажимное кольцо с закрепленным в нем цилиндрическим грузом. Вдоль прорези нанесена шкала в мм/см для считывания показаний при опускании груза. Основание прибора оснащено опорой для матрицы. Грузы содержат стальные шарики, образующие различные геометрические конфигурации. Соответствие диаметра шарика и матрицы исключает срезание испытательных образцов по внутренней кромке последней. Для ограничения глубины вдавливания падающего груза можно устанавливать кольцевые прокладки разной толщины. В зависимости от метода или стандарта применяются разные по весу и диаметру бойка грузы.

Информация для заказа

Артикул Наименование Шкала Размеры Вес станины Вес в сборе Цена, евро, с НДС
[действует до 15.12.2021]
5512 Прибор ISO для испытания на удар Метрич/дюйм. 127 x 25 x 25 см
16,8 кг
19,5 кг
2 600,-

Примечание. Для обеспечения проведения испытаний в соответствии с определёнными методами и стандартами - заказывайте соответствующие аксессуары или готовые комплекты.

Комплект принадлежностей для ISO 6272-1 и DIN 55669 к модели 5512

Для реализации данного метода заказывайте падающие грузы и матрицы из списка ниже в дополнение к прибору для испытания на удар. Также можно приобретать дополнительные грузы.

Артикул Наименование Описание Цена, евро, с НДС
[действует до 15.12.2021]
5532 Падающий груз 1 кг, для 5512 Для шарика диаметром 20 мм; с подъёмным штифтом; в соотв. с DIN 403,-
5525 Наковальня, для 5512 Для кат. № 5532; для шарика диаметром 20 мм; внутр. диаметр 27 мм 190,-
5527 Дополнительный груз 1 кг, для 5512 Для кат. № 5532; 1 кг; крепится к падающему грузу 255,-
5533 Комплект кольцевых прокладок, для 5512 Ограничивают глубину вдавливания падающего груза, диапазон от 2 до 10 мм 255,-
Итого, евро, с НДС 1 103,-


Падающий груз 1 кг
Арт. 5532

Наковальня, диам. 27 мм, для шарика 20 мм
Арт. 5525

Дополнительный груз 1 кг
Арт. 5527

Комплект кольцевых прокладок
Арт. 5533


Комплект принадлежностей для ГОСТ 53007-2008

Для реализации данного метода заказывайте падающие грузы и матрицы из списка ниже в дополнение к прибору для испытания на удар. Также можно приобретать дополнительные грузы, так как ГОСТ позволяет варьировать нагрузку от 1 до 4 кг

Артикул Наименование Описание Цена, евро, с НДС
[действует до 15.12.2021]
5532 Падающий груз 1 кг, для 5512 Для шарика диаметром 20 мм; с подъёмным штифтом; в соотв. с DIN 403,-
5525 Наковальня, для 5512 Для кат. № 5532; для шарика диаметром 20 мм; внутр. диаметр 27 мм 190,-
5527 Дополнительный груз 1 кг, для 5512 Для кат. № 5532; 1 кг; крепится к падающему грузу 255,-
Итого, евро, с НДС 848,-


Падающий груз 1 кг
Арт. 5532

Наковальня, диам. 27 мм, для шарика 20 мм
Арт. 5525

Дополнительный груз 1 кг
Арт. 5527

Комплектующие для ASTM D 2794 к модели 5512

Прибор 5512 в базовой комплектации не соответствует стандарту ASTM D 2794 в полной мере. Вниманию пользователей, которые продолжают использовать модель 5512 для реализации метода ASTM, предлагаются следующие комплектующие.

Артикул Наименование Описание
5520 Падающий груз 2 фунта, 0,5”, для 5512 сферический боёк, диаметр 12,7 мм (0,5"); с подъёмным штифтом
5522 Падающий груз 2 фунта, 0,6”, для 5512 сферический боёк, диаметр 15,9 мм (0,625"); с подъёмным штифтом
5521 Наковальня большая 0,5", 5512 внутренний диаметр ø 17 мм (0,7"); для бойка диаметром 0,5"
5528 Наковальня малая 0,5", 5512 внутренний диаметр ø 13,9 мм (0,55"); для бойка диаметром 0,5"
5523 Наковальня большая 0,6”, 5512 внутренний диаметр ø 21,2 мм (0,83"); для бойка диаметром 0,625"
5529 Наковальня малая 0,6", 5512 внутренний диаметр ø 16,3 мм (0,63"); для бойка диаметром 0,625"
5526 Дополнительный груз 2 фунта, для 5520/5522 для кат. №№ 5520 и 5522; 2 фунта; крепится к падающему грузу
