Набор для проверки калибровки абразиметра Табера с помощью дисков WearTrac



Набор для калибровки абразиметра Табера с помощью дисков WearTracВажным аспектом современных систем обеспечения качества является поддержание в надлежащем состоянии устройств контроля и измерительных приборов, которые используются для измерений, проверки, испытаний и/или приемки материала (материалов).

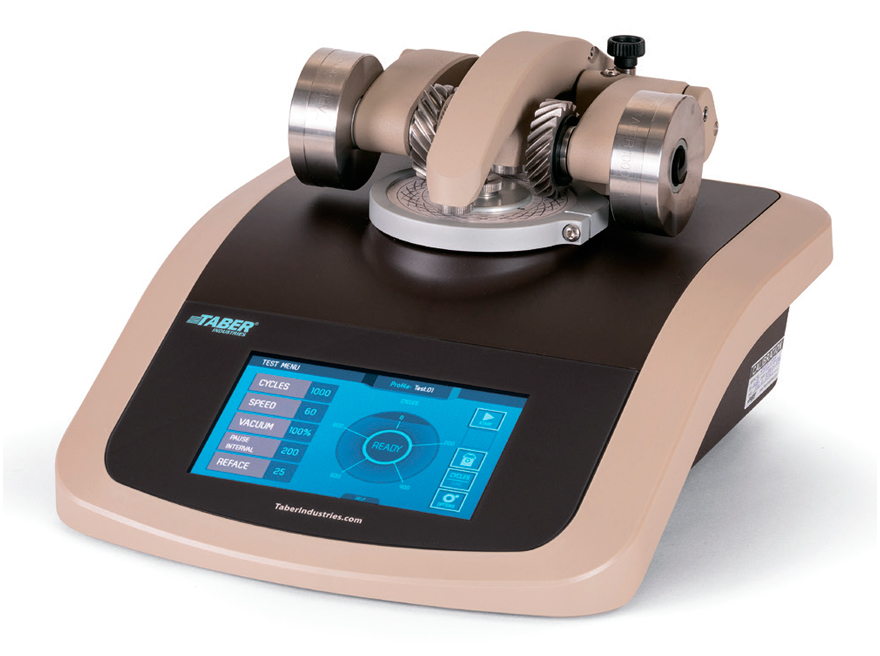

Проверка того, что инструмент и его расходные материалы удовлетворяют техническим требованиям, является условием повторяемости и воспроизводимости результатов. Комплект для проверки калибровки гарантирует быструю и надежную проверку калибровки ротационного абразиметра Табер.

При правильном использовании такой экономичный метод позволяет пользователям определять, следует ли инструмент отправить заводу-изготовителю для калибровки или отремонтировать перед его следующим плановым использованием. Методики, описанные в инструкции, прилагающейся к данному набору, помогают пользователям проверять:

1. Соответствующую регулировку плеч абразиметра;
2. Соответствующие следы при истирании абразивного круга;
3. Неравномерный износ подшипника;
4. Мощность всасывания.

Комплект поставки

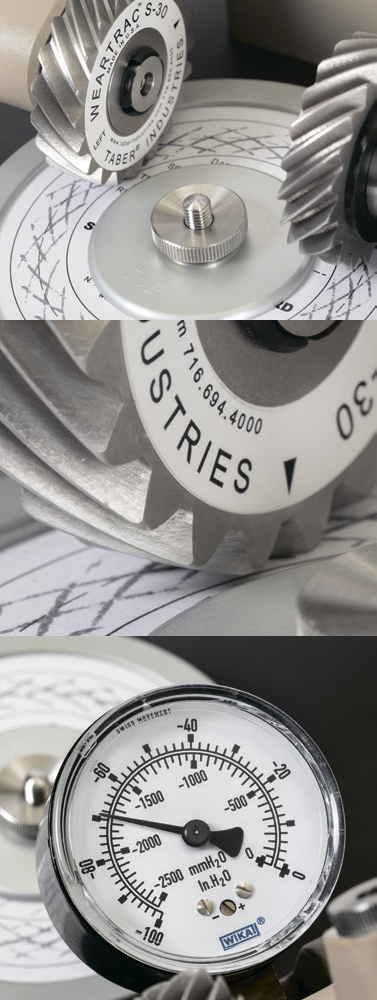

  • Комплект контрольных кругов S-30 WearTrac™:
  • Левый круг (1 шт.);
  • Правый круг (1 шт.).
  • Карты для контроля следов от круга S-45 (15 шт.)
  • Вакуумметр с переходниками
  • Вакуумметр (1 шт.);
  • Малый переходник желтого цвета (1 шт.);
  • Большой переходник красного цвета (1 шт.).
  • Гибкая трубка для очистки абразиметра Табер:
  • Принадлежности для гибкой трубки (1 шт.);
  • Малая вакуумная заглушка желтого цвета (1 шт.);
  • Большая вакуумная заглушка красного цвета (1 шт.).



Подготовка к проведению проверки калибровки абразиметра Табера

  1. Отведите вверх вакуумное приемное сопло.
  2. Уберите все грузики, которые могут оставаться от предыдущих испытаний.
  3. Уберите все установленные абразивные диски. Очистите ступицу круга и фланец от загрязнений, которые могут способствовать изгибанию круга.
  4. Аккуратно установите правый контрольный круг S-30 WearTrac™ на вал круга правого плеча абразиметра так, чтобы надпись на круге была обращена к центру испытательного стола для образцов. Затяните гайку с накаткой, чтобы зафиксировать положение круга).
  5. Таким же образом установите левый контрольный круг S-30 WearTrac™ на вал круга левого плеча абразиметра так, чтобы надпись на круге была обращена внутрь.
  6. Если испытательный стол для образцов еще не установлен, то установите его [держатель образцов E100-125]. Удалите зажимное кольцо [E100-101 или E100-102] и резиновую подкладку с испытательного стола для образцов в сборе.
  7. Далее проведите испытание по одной из методик, приведённых в инструкции по калибровке


Дополнительные принадлежности и расходные материалы

Наименование Номер модели Номер детали
Контрольный круг WearTrac™ (правый) S-30 132025-1
Контрольный круг WearTrac™ (левый) S-30 132025-2
Карта контроля следов от круга, комплект из 15 шт. S-45 132150-1
Вакуумметр, 0 - 100'' WC; 0 – 250 mb   132279
Переходник (желтый) для моделей 52хх   132376-2
Уплотнительное кольцо для заглушки переходника 132376-2 (модели 51хх)   132277
Переходник (красный) для моделей 50хх и 174   132376-1
Уплотнительное кольцо для заглушки переходника 132376-1 (модель 52хх)   132278
Вакуумная заглушка (желтая) для моделей 51хх   132275
Вакуумная заглушка (желтая) для моделей 50хх и 174   120081
Трубка для очистки абразиметра Табер   129280
