Устойчивость материалов к изгибу

Прибор для определения жёсткости Taber V-5 используется для оценки жёсткости и эластичности слоистого пластика, картона, бумаги, легкого металлического листа, фольги или иных гибких материалов*. Он дает возможность проводить не имеющие равных по своей стабильности исследования и производственные испытания путем стандартизации испытательного образца. Заранее определенные длина образца, угол отклонения и изменение нагрузки позволяют получить точные и воспроизводимые результаты испытаний.

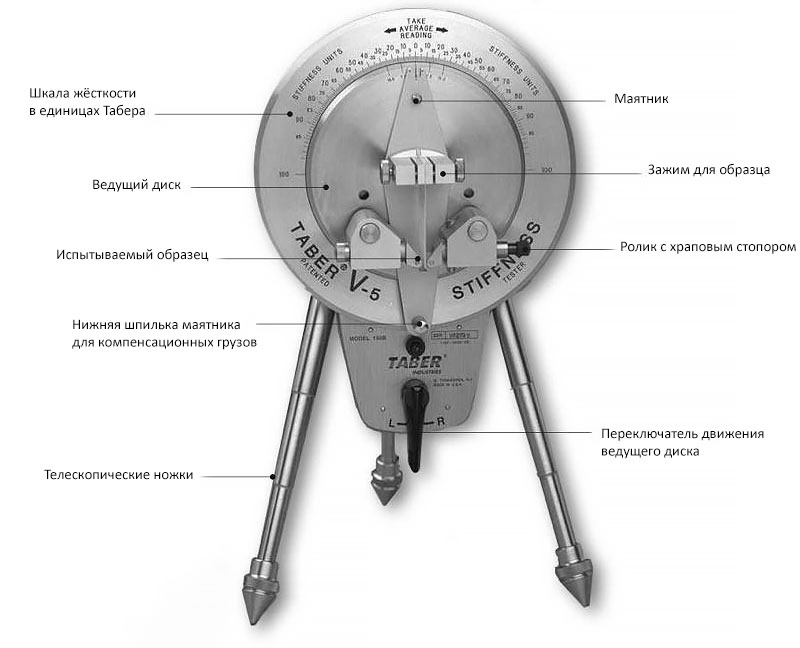

Надлежащая эксплуатация прибора требует минимальных технических знаний, но ее необходимо соблюдать для получения стабильно точных данных. Система весов с маятником является точным и чувствительным методом измерения небольших увеличений нагрузки. Зажим с образцом закрепляется на маятнике, при этом нижняя сторона зажима располагается точно в центре вращения. Это обеспечивает постоянную длину испытуемого образца и угол отклонения для получения точных результатов с высокой точностью повторяемости. Оба зажима зажимного устройства регулируются с тем, чтобы можно было расположить испытательный образец строго в центре, независимо от его толщины. К нижнему концу образца прилагается сила при помощи валиков, прикрепленных к ведущему диску, расположенному непосредственно за маятником. Ведущий диск толкает валики к образцу и отклоняет его от вертикального положения. Маятник применяет возрастающий крутящий момент к образцу по мере его отклонения от вертикального положения. Прибор отображает моментную нагрузку, применяемую к испытательному образцу в единицах жесткости Taber (г • см).

Показания точки испытания возникают, когда отметка маятника совпадает с соответствующей отметкой ведущего диска (7.5° или 15°), которая указывает на показания жесткости на круговой шкале. Итоговое показание зависит от диапазона, в котором проводится испытание. Диапазон зависит от положения валика и нагрузки маятника (которая регулируется при помощи дополнительных разновесов). Показание умножается на соответствующий показатель шкалы в зависимости от диапазона испытаний. Тестер упругости и жёсткости материалов на изгиб. Taber 150

Испытание должно проводиться в обоих направлениях. По двум показаниям высчитывается среднее значение и получается общее значение жесткости материала. Помните, что испытание с высокой чувствительностью проводится только по одному направлению.

Диапазон 2 (0–10 единиц жесткости) диапазона испытания увеличивает значения на шкале в десять раз, так что гибкие материалы могут тестироваться ниже диапазона 3 (10–100 единиц жесткости). При использовании компенсационного разновеса и за счет изменения направления валиков (для уменьшения длины испытуемого образца) увеличивается чувствительность данного испытания. В диапазоне 2 образец отклоняется как влево, так и вправо, и фиксируется показание. Для получения окончательного значения затем вычисляется среднее значение показания и делится на 10.

Сверхчувствительный диапазон 0-1,0 единиц жесткости увеличивает значения на шкале на 100 и позволяет проводить испытания очень чувствительных материалов. Необходимо использовать высокочувствительное приспособление под каталожным номером 150-14 и компенсационный разновес. Образец отклоняется только вправо. НЕ ПРОВОДИТЕ ИСПЫТАНИЕ ОБРАЗЦА В ОБОИХ НАПРАВЛЕНИЯХ. Для получения окончательного значения показания на круговой шкале делятся на 100.

* толщиной до 7/32 дюймов с зажимами 6 мм, не превышающими значение 10 000 единиц жесткости Taber®.

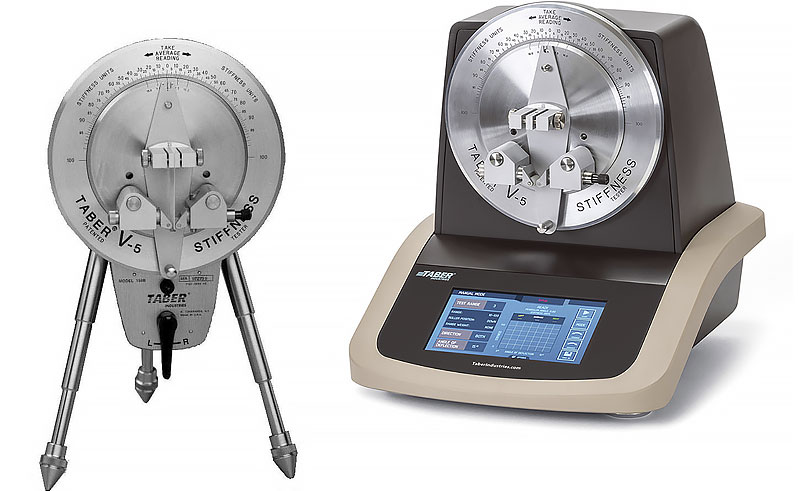

Комплект поставки тестера Taber 150-B и Taber 150-E

  • прибор
  • 6мм губки в сборе  с роликом с храповым механизмом (собирается на Инструменте)
  • Тарировочный образец 62
  • Компенсационный груз для диапазона  (0-10 Единиц Табера)
  • Груз для диапазона  (500 Единиц Табера)
  • Груз для диапазона  (1000 Единиц Табера)
  • Груз для диапазона  (2000 Единиц Табера)
