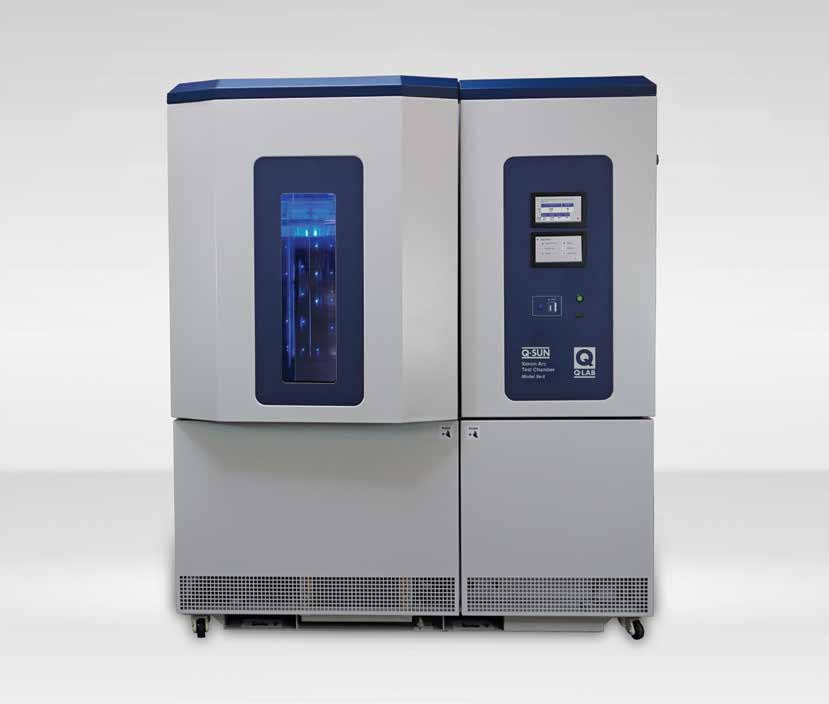

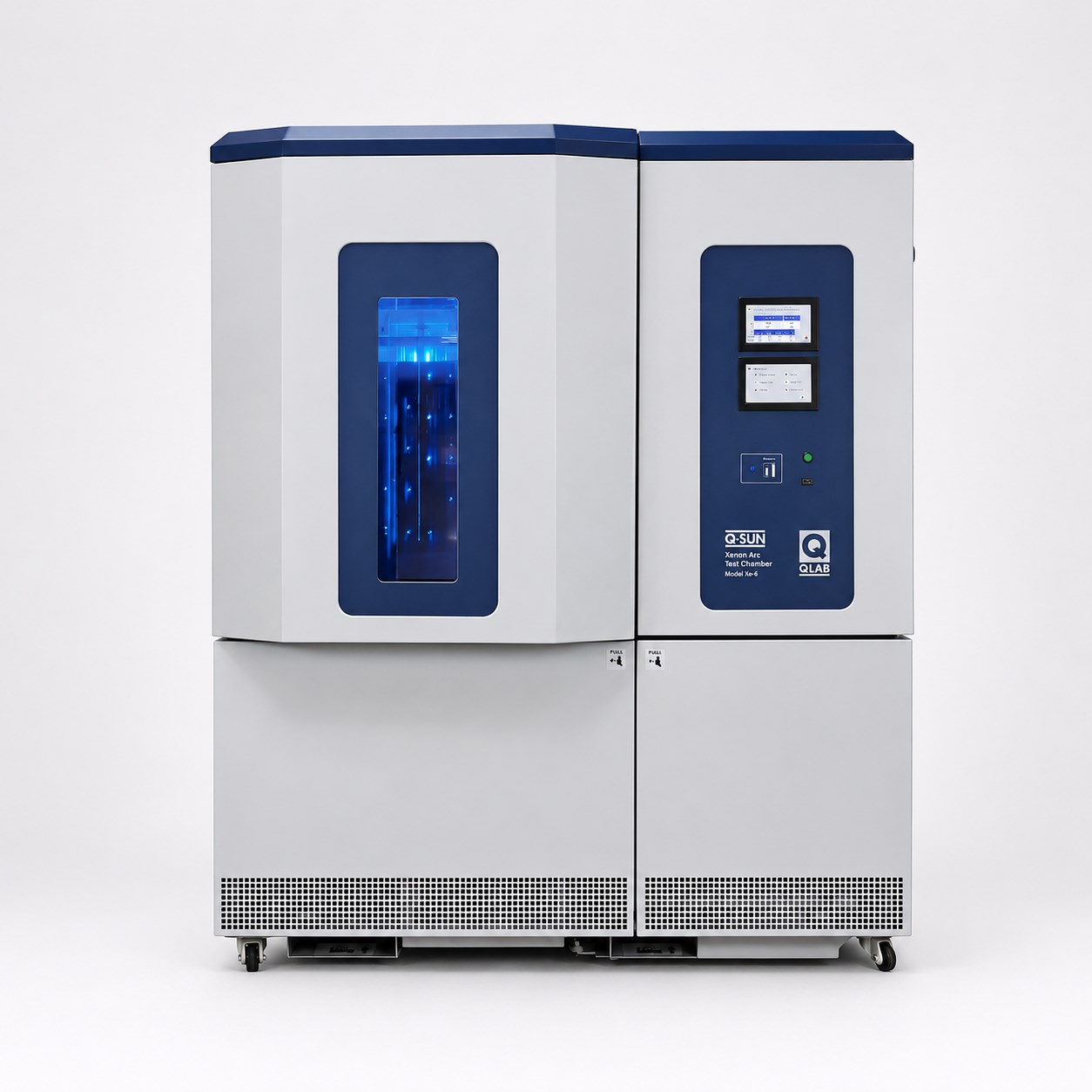

Везерометр Q-SUN Xe-8
крупноформатная камера с вращающимся барабаном

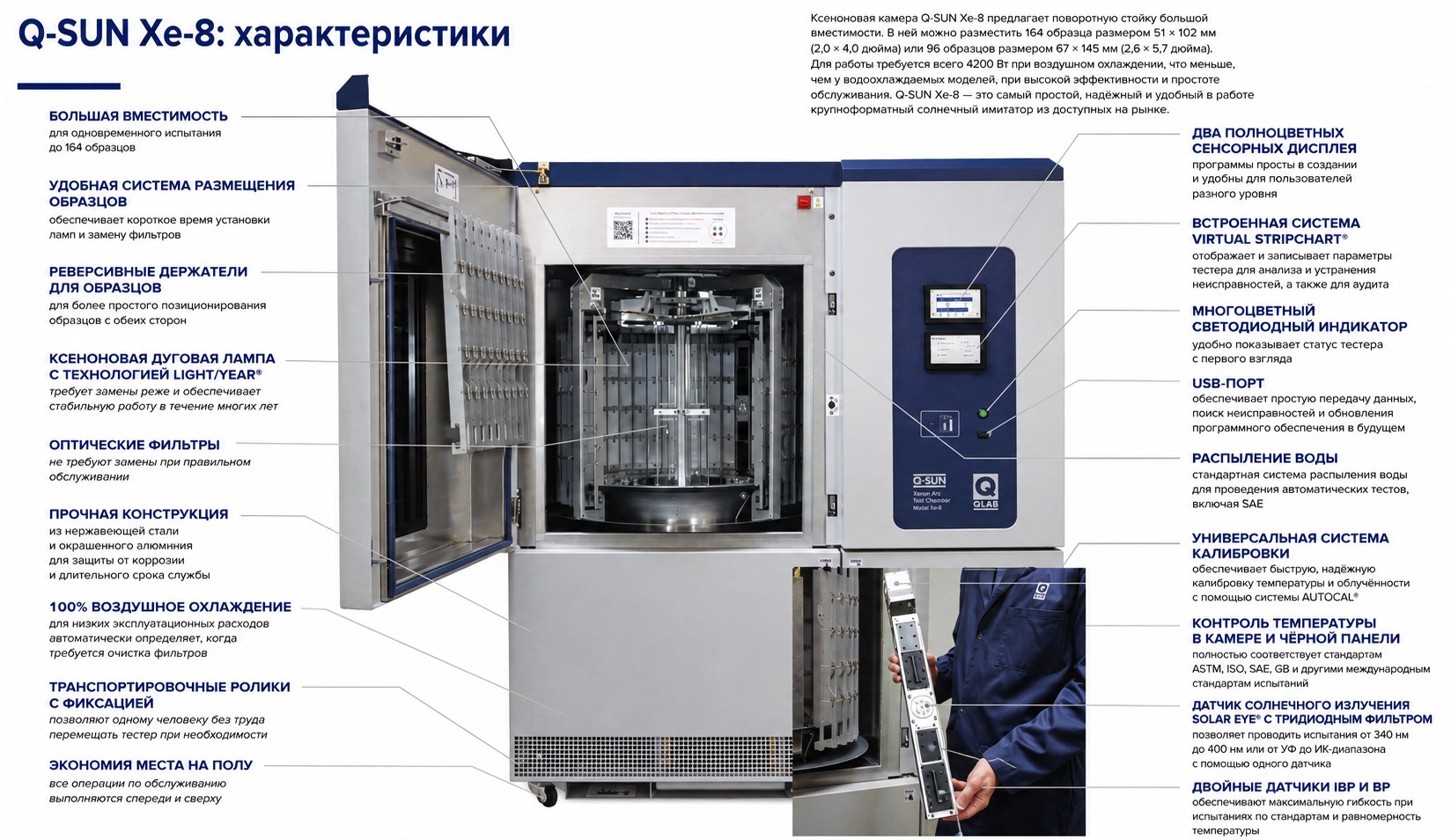

Q-SUN Xe-8 - крупноформатная камера Q-Lab для ускоренных испытаний материалов на светостойкость, атмосферостойкость и фотостабильность. Прибор использует четыре ксеноновые лампы полного спектра, вращающийся барабан для образцов, контроль температуры, относительной влажности и программируемое орошение водой.
Страница подготовлена по официальной брошюре Q-Lab LX-8000 и спецификационному бюллетеню LX-8001 для Q-SUN Xe-8.
Зачем нужны испытания в Q-SUN Xe-8
Солнечный свет, тепло и влага ежегодно вызывают разрушение покрытий, пластмасс, текстиля, герметиков, автомобильных материалов и готовых изделий. В реальной эксплуатации проявляются выцветание, пожелтение, растрескивание, помутнение, потеря блеска, потеря адгезии, охрупчивание и снижение прочности.
Q-SUN Xe-8 позволяет за дни или недели воспроизвести повреждения, которые на открытом воздухе развиваются месяцами или годами. Камера используется для подбора новых материалов, улучшения рецептур, контроля качества и оценки того, как изменение состава влияет на долговечность продукции.
| Фактор старения | Как моделируется в Xe-8 |
| Солнечный свет | ксеноновые лампы полного спектра с оптическими фильтрами Daylight, Window или Extended UV |
| Температура | контроль BP, IBP/BST и температуры воздуха в камере CAT |
| Влага | контроль относительной влажности, фронтальное и обратное орошение водой |
| Цикличность воздействия | программируемые световые и тёмные циклы, орошение и изменение температурных режимов |
Для каких материалов подходит
Камера рассчитана на лаборатории разработки, контроля качества и сравнительных испытаний материалов. Q-SUN Xe-8 применяют для лакокрасочных покрытий, пластмасс, герметиков, текстиля, автомобильных материалов, фотоэлектрических компонентов, упаковки, потребительских товаров и других изделий, для которых важна стойкость к солнечному излучению, теплу и влаге.
Особенно полезен Xe-8 там, где нужно одновременно испытывать много образцов и получать сопоставимые результаты на большом массиве рецептур, цветов, покрытий или партий материала.
Большая загрузка образцов

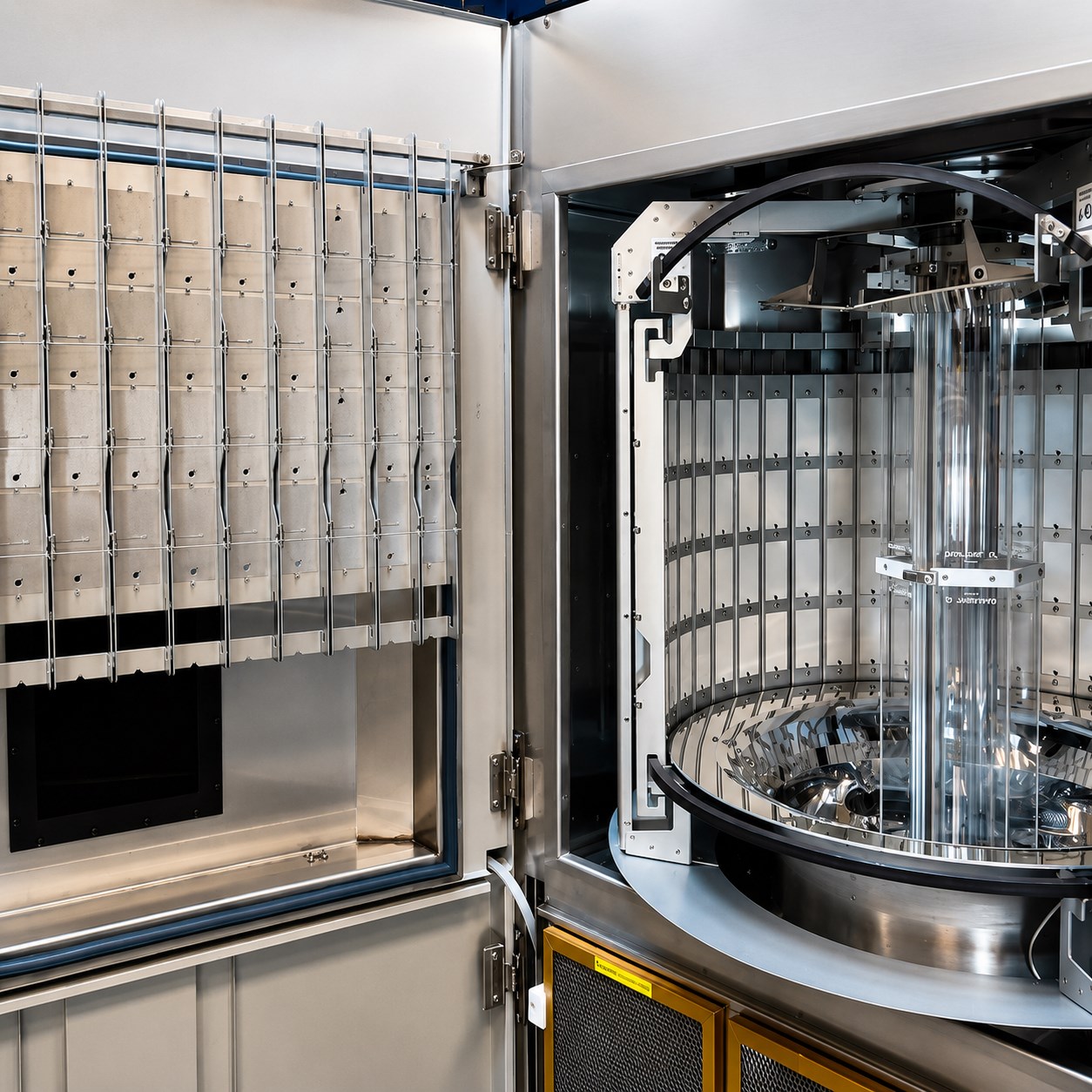

Главное отличие Xe-8 - вместительный вращающийся барабан. В стандартной конфигурации камера поддерживает:
- 164 образца размером 51 × 102 мм;
- 96 образцов размером 67 × 145 мм;
- рабочую зону 77,5 × 47,5 см, что соответствует 11 560 см2 площади барабана;
- равномерно распределённую массу образцов до 68 кг.

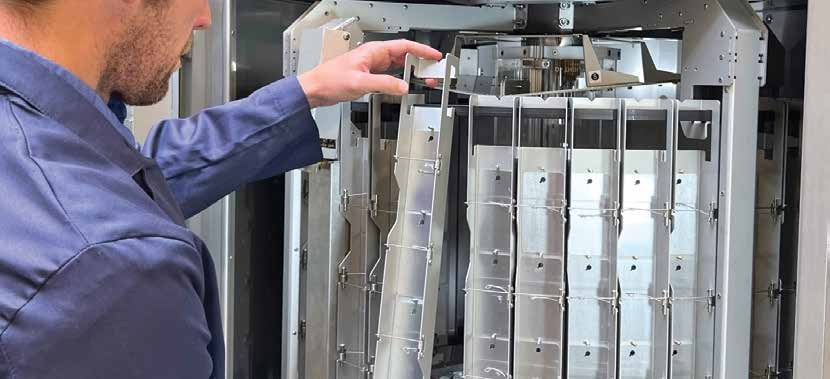

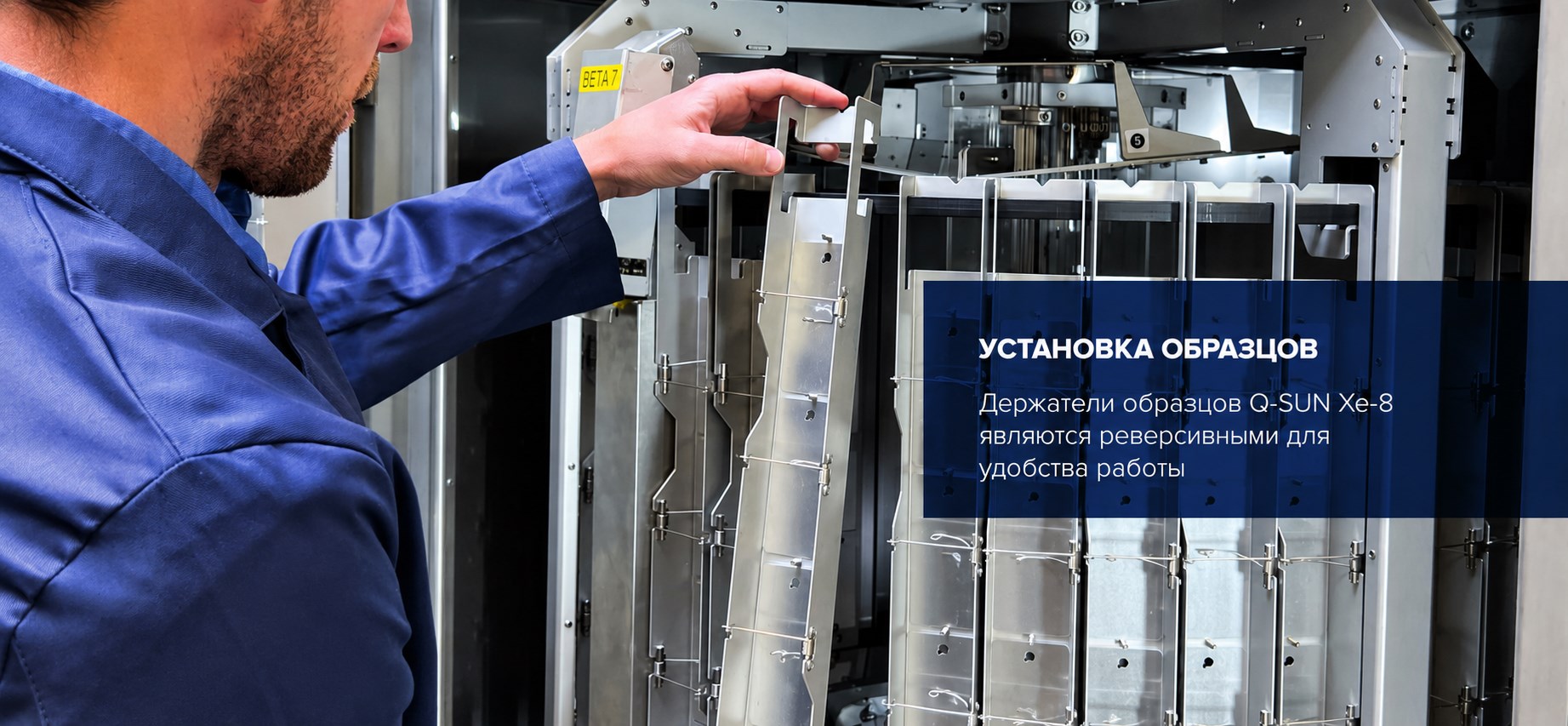

Держатели образцов двусторонние. Это упрощает перестановку образцов сверху вниз, регулярную оценку результатов и работу с методиками, где важно равномерное положение образцов относительно источников излучения.
Имитация солнечного света
Ксеноновые лампы Q-SUN Xe-8 воспроизводят полный спектр солнечного света, включая ультрафиолетовую, видимую и инфракрасную области. Спектр корректируется оптическими фильтрами, чтобы моделировать прямой солнечный свет или свет, проходящий через оконное стекло.
В Q-SUN Xe-8 установлены четыре ксеноновые лампы LIGHT/YEAR мощностью 4200 Вт каждая. Система полностью воздушного охлаждения снижает эксплуатационные затраты и упрощает обслуживание по сравнению с водоохлаждаемыми ксеноновыми камерами.

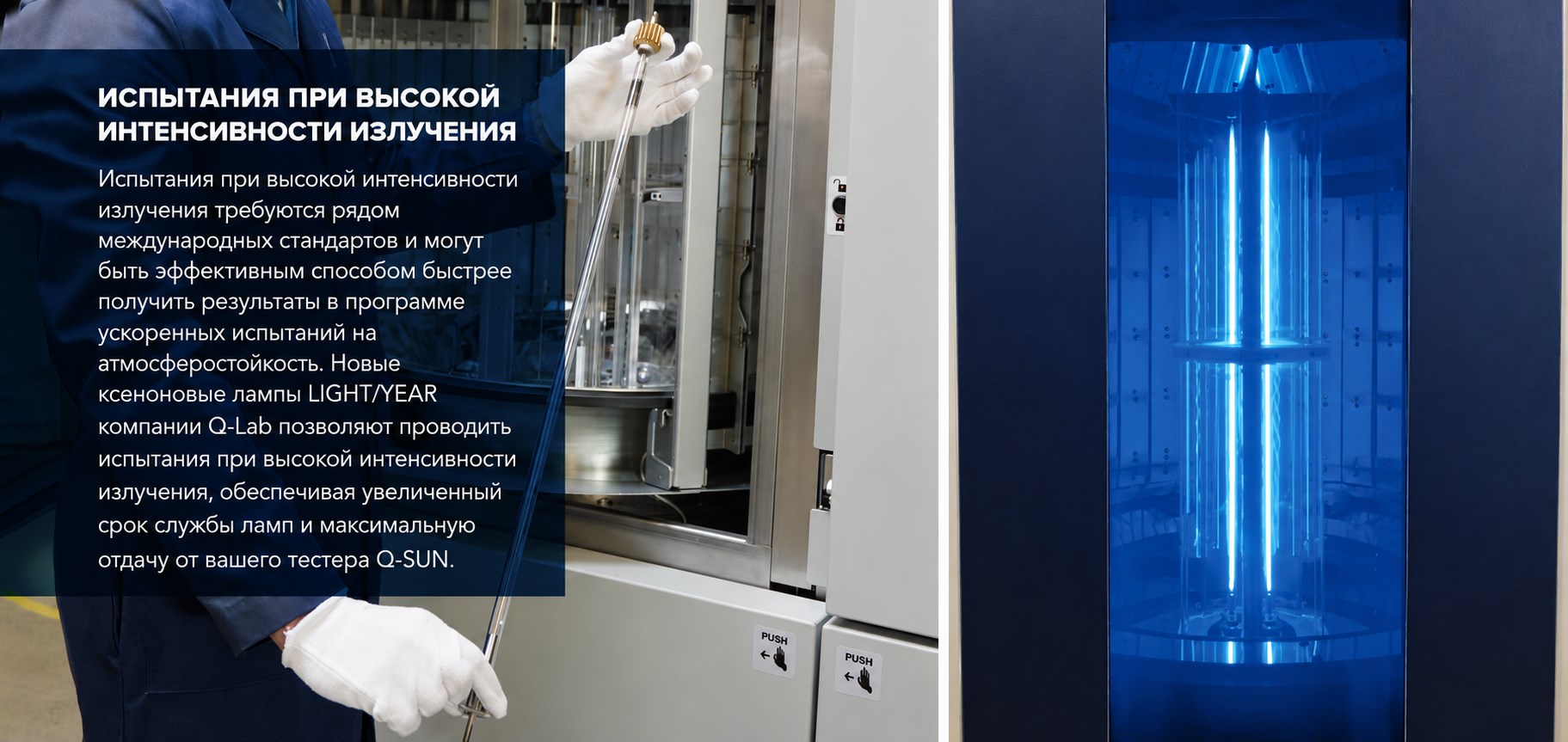

При нормальной интенсивности излучения ресурс ламп составляет около 8000 часов. Для высокоинтенсивных режимов, включая испытания до 180 Вт/м2 в диапазоне TUV 300-400 нм, ресурс и вместимость образцов уменьшаются.

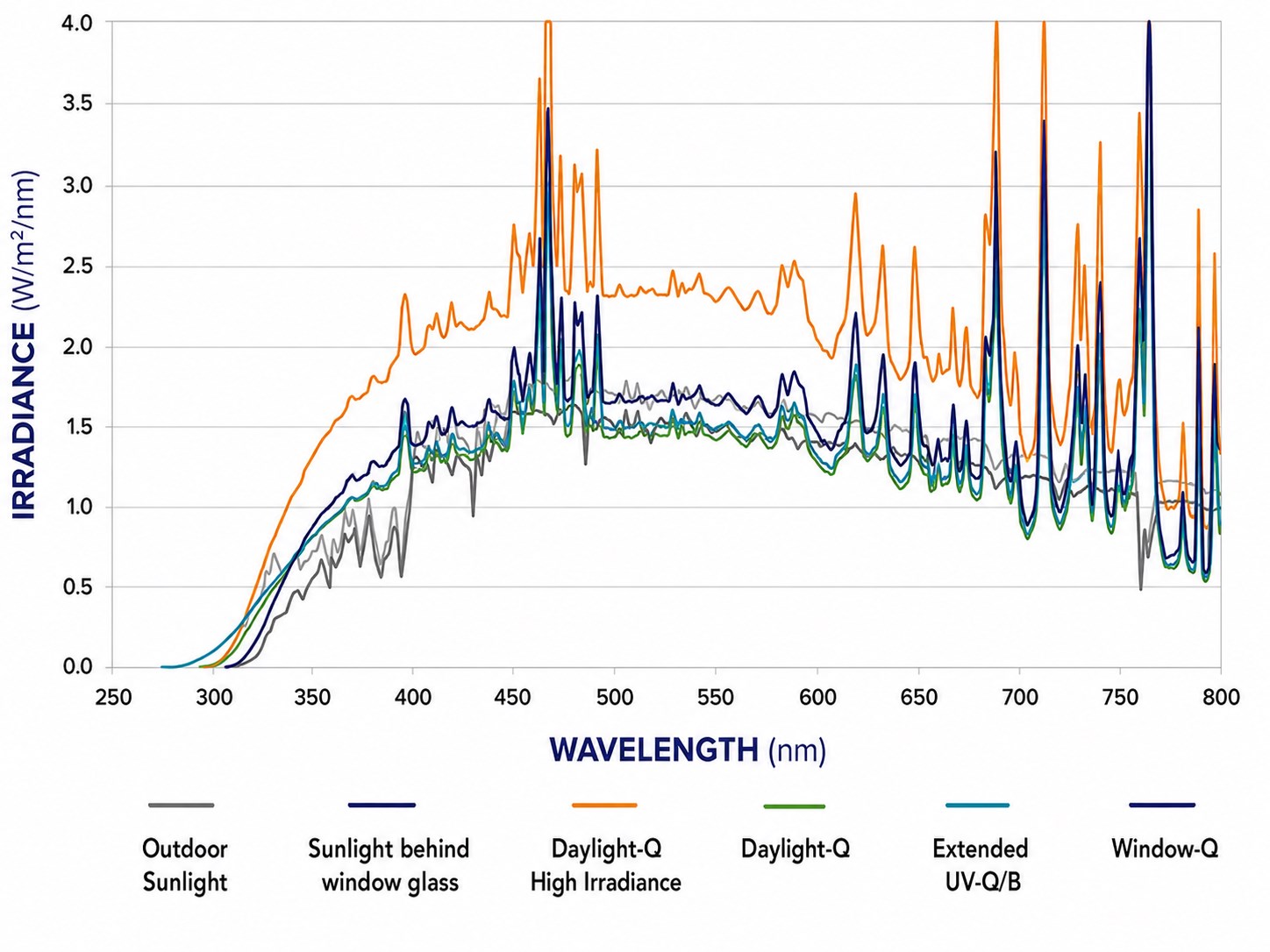

Оптические фильтры

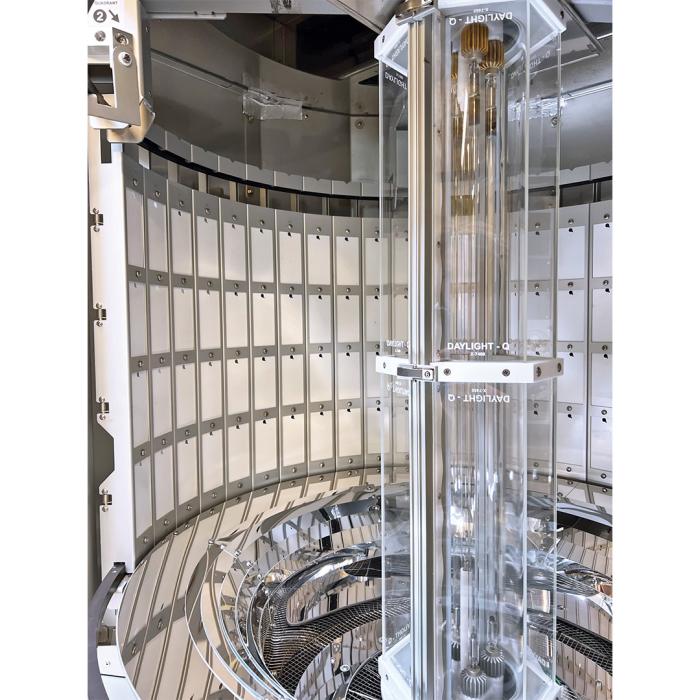

Оптический фонарь Xe-8 состоит из внутреннего кварцевого цилиндра и 12 внешних фильтров. При правильном обслуживании фильтры сохраняют спектральные характеристики в течение многих лет. Выбор фильтра зависит от метода испытаний и условий эксплуатации, которые нужно смоделировать.
| Тип фильтра | Назначение |
| Daylight-F, Daylight-Q | фильтры дневного света Type I по ISO 4892-2 и ASTM G155 |
| Daylight-B/B | фильтры дневного света Type II |
| Window | имитация солнечного света через оконное или витринное стекло |
| Extended UV | испытания с расширенной УФ-составляющей для отдельных автомобильных и аэрокосмических методик |
Контроль излучения Solar Eye
Система SOLAR EYE автоматически поддерживает заданный уровень интенсивности излучения. В Q-SUN Xe-8 контроль может выполняться по 340 нм, 420 нм или по суммарному УФ-диапазону TUV 300-400 нм. Все три точки контроля встроены в штатную систему датчиков.
| Фильтр | 340 нм, Вт/м2/нм | 420 нм, Вт/м2/нм | TUV 300-400 нм, Вт/м2 |
| Daylight-F | 0,80 (до 1,30) | 1,50 (до 2,40) | 75 (до 125) |
| Daylight Q / Extended UV | 0,68 (до 1,10) | 1,50 (до 2,40) | 75 (до 125) |
| Window | 0,55 (до 0,85) | 1,50 (до 2,40) | 70 (до 108) |
| Window SF5 / IR | — | 1,50 (до 2,40) | 42 (до 68) |
В скобках указаны максимальные значения. При максимальной интенсивности ресурс ламп меньше, чем при типовых настройках.
Температура, влажность и вода
Температура существенно влияет на скорость деградации материала, поэтому в Xe-8 одновременно контролируются температура чёрной панели, температура изолированной чёрной панели и температура воздуха в камере. Двойные датчики BP и IBP/BST входят в стандартную конфигурацию.
Контроль относительной влажности также входит в стандартную комплектацию. Датчик температуры воздуха и относительной влажности рекомендуется заменять ежегодно. Диапазон контроля влажности - 20-95% RH.
Вода подаётся в виде прямого орошения образцов. Орошение может использоваться в световых и тёмных циклах, помогая моделировать дождь, термический шок, механическое воздействие капель и ускоренное высыхание поверхности. В Xe-8 предусмотрено фронтальное и обратное орошение, что важно для ряда автомобильных методик.
Для стабильной работы требуется очищенная вода: проводимость менее 0,2 µS/см, TDS менее 0,1 ppm и содержание коллоидного кремнезёма менее 0,1 ppm. Недостаточная чистота воды может приводить к пятнам на образцах.
Выбор циклов и стандартов
Q-SUN Xe-8 способен выполнять широкий набор классических и современных ксеноновых методик: от ISO 4892-2 до автомобильных циклов, которые более подробно моделируют реальные условия эксплуатации. Подбор стандарта зависит от материала, ожидаемого типа разрушения и рынка, для которого предназначена продукция.
Для корректной интерпретации результатов важно сравнивать лабораторные данные с натурными испытаниями. Q-Lab отдельно подчёркивает, что универсального коэффициента ускорения для всех материалов не существует: корреляция зависит от материала, типа испытаний и механизма деградации.
| Область | Примеры стандартов |
| Общие испытания | ASTM G155, MIL-STD-810H |
| Автомобильные материалы | ASTM D7869, ISO 105-B06, ISO 105-B10, JASO M346, JASO M351, SAE J2412, SAE J2527 |
| Лакокрасочные материалы | ASTM D6695, ISO 16474-2 |
| Текстиль | AATCC TM 16.3, AATCC TM 169, ISO 105-B02, ISO 105-B04 |
| Пластмассы | ASTM D2565, ASTM D4459, ISO 4892-2 |
| Прочие материалы | IEC 60068-2-5, ASTM C1442 |
Управление и регистрация параметров

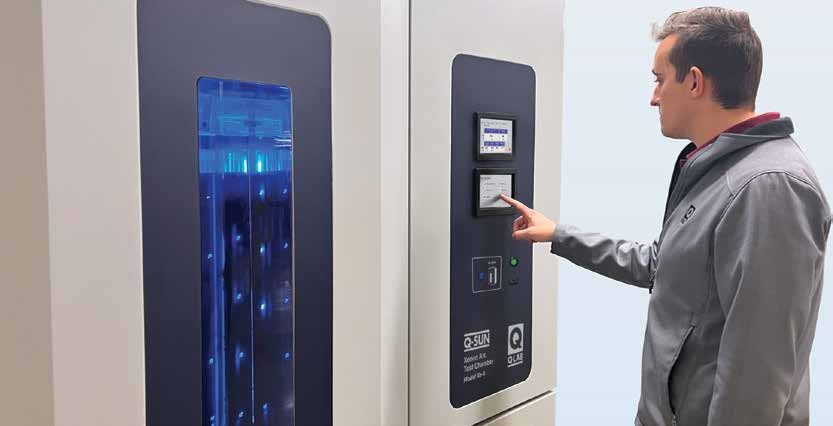

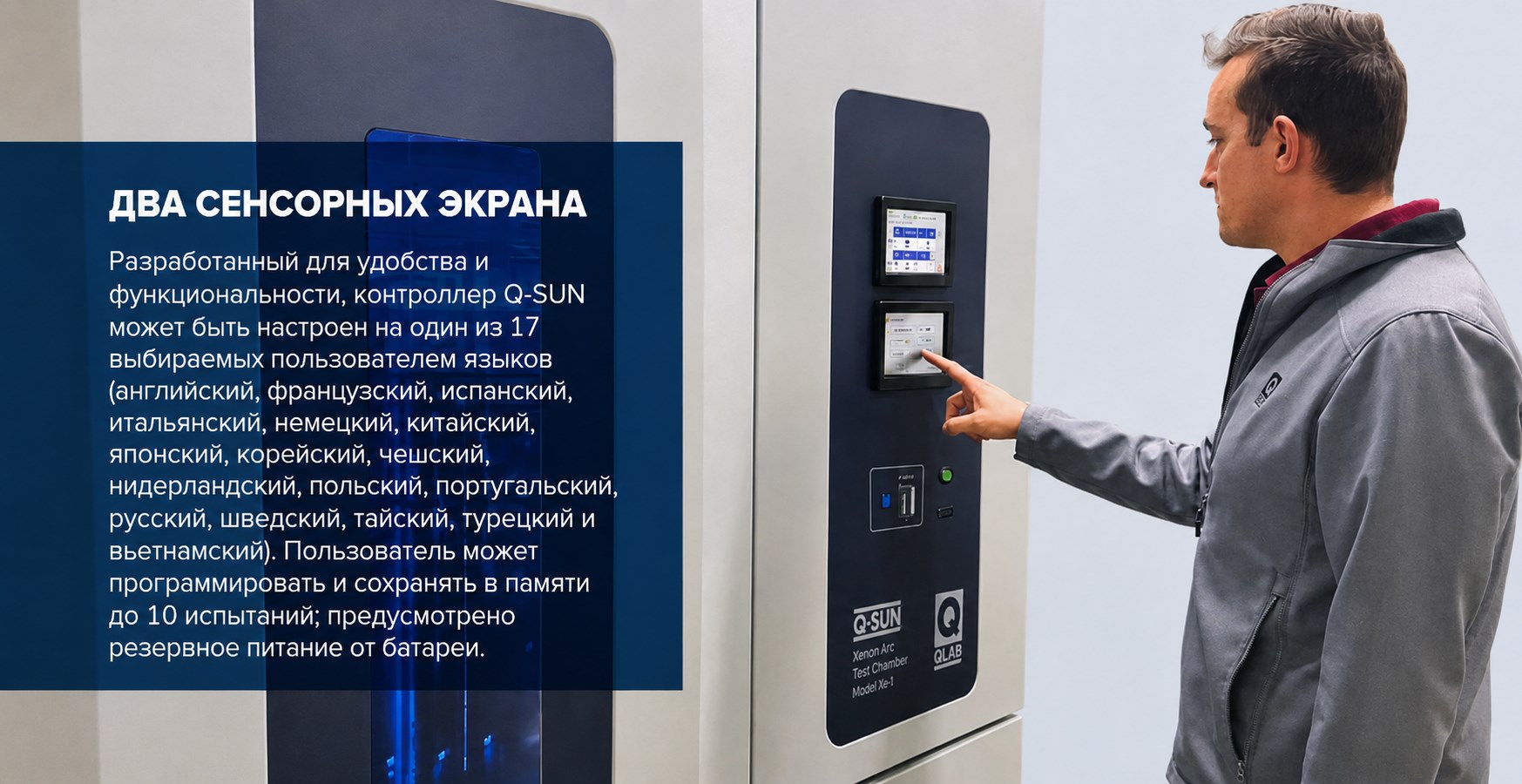

Камера оснащается двумя цветными сенсорными дисплеями и контроллером Gen 4. Интерфейс поддерживает 17 языков, а USB-порт используется для обновления программного обеспечения, выгрузки данных и диагностики. Экранный журнал Virtual Stripchart отображает и записывает ключевые параметры испытаний, что удобно для анализа, аудита и поиска причин отклонений.
Автоматизированное управление позволяет выполнять длительные циклы 24 часа в сутки, 7 дней в неделю. Система самодиагностики и сервисные напоминания сообщают оператору, когда требуется обслуживание или калибровка.
Калибровка

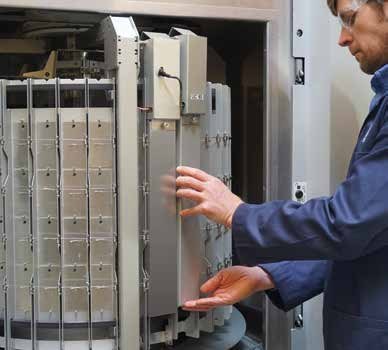

Калибровка встроенных датчиков выполняется с помощью универсальной системы Q-Lab AUTOCAL и калибратора UC80. Для Q-SUN Xe-8 применяются датчики 340 нм, 420 нм и TUV, соответствующие штатным точкам контроля камеры.
Датчики температуры чёрной панели и изолированной чёрной панели также калибруются с помощью UC80. Сам калибратор периодически отправляется на поверку/перекалибровку, а датчик температуры воздуха и относительной влажности в камере рекомендуется заменять раз в год.
Обслуживание и ремонт
Конструкция Q-SUN Xe-8 модульная: основные узлы проще диагностировать и заменять. Камера полностью воздушно-охлаждаемая, а большинство операций обслуживания, калибровки и базового ремонта выполняются спереди или сверху, без бокового доступа. Это снижает требования к свободному пространству вокруг прибора.

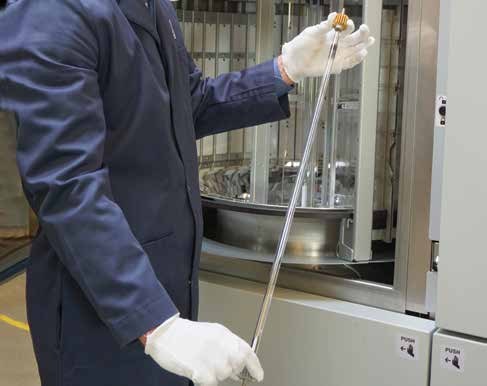

Замена ламп выполняется без полной разборки камеры. Для доступа снимается часть образцов, открывается фиксатор фонаря, после чего лампа извлекается из прибора. Держатель для образцов может использоваться для кратковременного размещения образцов во время обслуживания ламп и фильтров.
Сводная таблица возможностей
| Функция | Q-SUN Xe-8 |
| Тип камеры | вращающийся барабан |
| Вместимость 51 × 102 мм | 164 образца |
| Вместимость 67 × 145 мм | 96 образцов |
| Ксеноновые лампы полного спектра | 4 лампы LIGHT/YEAR по 4200 Вт |
| Срок службы ламп при типовых настройках | до 8000 часов |
| Долговечные оптические фильтры | стандартно, при правильном обслуживании |
| SOLAR EYE 340 нм / 420 нм / TUV | стандартно |
| Датчики BP и IBP/BST | стандартно, верхняя и нижняя зона |
| Контроль температуры воздуха CAT | стандартно |
| Контроль относительной влажности | стандартно |
| Фронтальное орошение | стандартно |
| Обратное орошение | стандартно |
| AUTOCAL UC80 | стандартно |
| Два цветных сенсорных дисплея | стандартно |
| Virtual Stripchart | стандартно |
| Высокоинтенсивные испытания до 180 Вт/м2 | опция, с уменьшенной вместимостью образцов и ресурсом ламп |
| Контроль чистоты воды | опция |
| Индивидуальные держатели образцов | опция |
Технические характеристики Q-SUN Xe-8
| Параметр | Xe-8-HBSX |
| Тип камеры | вращающийся барабан |
| Ксеноновые лампы | 4 лампы LIGHT/YEAR по 4200 Вт |
| Ориентация образцов | 90° от горизонтали |
| Вместимость образцов | 164 шт. 51 × 102 мм или 96 шт. 67 × 145 мм |
| Рабочая зона | 77,5 × 47,5 см = 11 560 см2 |
| Максимальный вес образцов | 68 кг при равномерном распределении |
| Температура чёрной панели BP | 39-100°C при облучении, 25-45°C в тёмном цикле |
| Температура изолированной чёрной панели IBP | 39-110°C при облучении, 25-45°C в тёмном цикле |
| Температура воздуха в камере CAT | 35-65°C при облучении, 25-45°C в тёмном цикле |
| Относительная влажность | 20-95% |
| Требования к воде | 2,1-6,2 бар; >5 MΩ·см; <0,2 µS/см; <0,1 ppm TDS; <0,1 ppm коллоидного кремнезёма |
| Расход воды при орошении | 0,67 л/мин фронтальное орошение; 1,0 л/мин фронтальное + обратное орошение |
| Расход воды увлажнителем | 0,4 л/мин при 100% duty cycle; пример ISO 4892-2 Cycle 2 - 173 л/день |
| Габариты | 173 × 204 × 104 см |
| Вес | 518 кг |
| Электропитание | 3-фазное: 208/230 В, 80 А или 400 В, 50 А |
| Сжатый воздух | 5,9-7,9 бар |
| Рекомендуемые условия лаборатории | 23 ± 5°C, 50 ± 25% RH |
Фактические достижимые условия зависят от температуры и влажности в лаборатории, выбранных фильтров, интенсивности излучения и взаимного влияния параметров цикла.
