Система комплексного исследования свойств светодиодов TOCS LED Labsphere
TOCS-LED от компании Labsphere (США) - это уникальная система для одновременного измерения тепловых, оптических и электрических свойств светодиодов. Гибкость системы TOCS LED позволяет использовать её как при лабораторных исследованиях свойств светодиодов, так и при контроле качества на производстве.
Особенности системы TOCS-LED
- Полный анализ тепловых, оптических и электрических свойств светодиодов
- Автоматизированная система сбора и анализа данных
- Система контроля температуры
- Измерение оптических свойств как функции от температуры и рабочего напряжения
- Доступные диаметры сфер 20, 40, 65 и 76 дюймов
- Соответствует геометриям измерения по IESNA LM-79 и LM-80
- Возможность контроля температуры окружающего воздуха
Комплексное исследование свойств светодиодов:
- Электрические: I, V, Вт
- Оптические: Flux, цвет, световая отдача
- Тепловые: контроль температуры корпуса по сравнению с электрическими и оптическими параметрами
Области применения:
- Упакованные светодиоды
- Модули и массивы
- Подсветка дисплеев
- Твердотелые осветители
Система TOCS LED от Labsphere позволяет пользователям быстро, точно и одновременно измерять оптические и тепловые характеристики различных светодиодов и массивов.
Производители светодиодов, интеграторы и пользователи всё больше внимания уделяют тепловым и электрическим характеристикам светодиодов, поскольку тепловое распределение на стыке может влиять на производительность светодиодов с точки зрения качества цвета, продолжительность жизни, световую отдачу и линейную производительность.

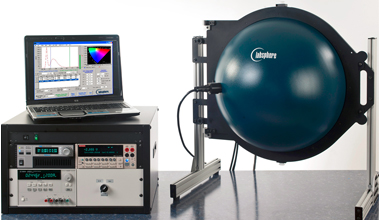

Labsphere предлагает систему TOCS LED с интегрирующими сферами диаметром от 20 до 76 дюймов, каждая из которых предназначена как для 2pi и 4Pi геометрии измерения. Базовая система состоит из интегрирующей сферы с источником излучения, ПЗС-спектрометра с высоким разрешением, электрической/тепловой пластины и регулятора температуры, вспомогательных ламп и высокоточного источника питания.
Наше мощное программное обеспечение TOCS-SS поставляется с каждой системой. Keithley 2400 серии SourceMeter ®, необходимые для работы системы, приобретается самостоятельно, а затем интегрируется в базовую систему. Это дает нашим пользователям гибкость при выборе подходящей модели и возможность встраивания SourceMeter ® в уже имеющуюся систему.
Стандартные источники света для калибровки
Для дополнительной гибкости при использовании системы доступны три источника света для калибровки. Для функционирования системы необходим как минимум один источник света (значение XX определяет диаметр сферы при заказе).TOCS-XX-ICS - Встроенный источник света для 2pi геометрии измерения. Обычно используется на производстве, где требуется быстрая калибровка.
TOCS-XX-ECS - Внешний источник излучения для 2pi, отвечает требованиям LM-79.
TOCS-XX-4Pi - Центральный источник света для 4Pi измерений. Этот внутренний источник включает в себя все необходимые отражатели, держатель лампы и приспособления для обеспечения геометрии измерений по LM-78 и LM-79.
TOCS -XX-ICS
TOCS -XX-ICS является устанавливаемым внутри эталонным источником света, позволяющим призводить быстрые измерения, что необходимо, например, при контроле качества светодиодов на производственной линии. Комплект включает в себя источник света для внутреннего монтажа с необходимым креплением.
TOCS -XX-ECS
TOCS -XX-ECS является располагающимся снаружи источником света по LM-79 для 2pi рекомендованных методов. Комплект включает в себя источник света, адаптер и необходимые кабели.
TOCS -XX-4Pi
TOCS -XX-4Pi предлагается для 4Pi геометрии измерения. TOCS -XX-4Pi является источником света, устанавливаемым в центре сферы. Комплект включает в себя стандартный источник света, комплект для монтажа в сфере (основанием вверх или вниз), необходимые отражатели, дополнительные устройства и кабели для быстрой и легкой установки.
Технические характеристики системы
| Наименование модели | TOCS-20 | TOCS-40 | TOCS-65 | TOCS-76 |
| Номер при заказе | AS-02827-000 | AS-02841-000 | AS-02842-000 | AS-02843-000 |
| Степень отражения покрытия сферы | 98% | 98% | 98% | 98% |
| Радиометрия (Max) | 400 Watts | 1800 Watts | 4000 Watts | 5000 Watts |
| Фотометрический диапазон (источник A) | 0.5 - 18,000 lm | 2.0 lm - 72,500 lm | 6.0 lm - 2000,000 lm | 0.08 lm - 260,000 lm |
| Красный LED: | 0.06 lm - 4,600 lm | 1.60 lm - 35,000 lm | 6.0 lm - 135,000 lm | 8.20 lm- 184,500 lm |
| Зелёный LED: | 0.12 lm - 5,700 lm | 6.0 lm - 135,000 lm | 16.0 lm- 356500 lm | 21.7 lm - 487,500 lm |
| Синий LED: | 0.04 - 1,900 lm | 2.3 lm - 51,000 lm | 4.15 lm - 93,000 lm | 5.67 lm - 127,500 lm |
| Температурный порт, размер: (дюймы) | 6 | 8 | 12 | 16 |
| Cal Configuration 1: (TOCS-XX-ICS) | Internal 2pi | Internal 2pi | Internal 2pi | Internal 2pi |
| Cal Configuration 2: (TOCS-XX-ECS) | External | External 2pi | External 2pi | External 2pi |
| Cal Configuration 3: (TOCS-XX-4pi) | Internal 4pi | Internal 4pi | Internal 4pi | Internal 4pi |
| DUT Temperature Range: | 15° – 85°C | 15° – 85°C | 15° – 85°C | 15° – 85°C |
| TE Mounting Plate: | External (2pi) | External (2pi) | External (2pi) | External (2pi) |
| Auxiliary Lamp: (included) | 35 Watt | 50 Watt | 100 Watt | 100 Watt |
| Interface: | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0 |
| Ambient Air Temperature Control: | Available | Available | Available | Available |
| Габариты сферы: (W x H x D) |
28.5x23.7x29.4inches | 48.9x42.3x68.5 inches | 112.6x78.4x84.1 inches | 116.9x88.2x91.4 inches |
| Вес: | 117 lbs (53.07kg) | 265 lbs (120.2kg) | 678 lbs (307.6kg) | 878 lbs (398.3kg) |
Технические характеристики спектрометра
| Spectral Range: | 360 to 1000 nm |
| Dynamic Range Resolution: | 16 bit |
| Optical Input: | SMA Fiber Connector |
| Wavelength Accuracy: | ±0.15 nm |
| Wavelength Repeatability: | ±0.1 nm |
| Stray Light: | <10-3 |
| Chromaticity Accuracy: | (x,y) ±0.002 |
| CCT Reproducibility: | < ± 5 K |
| Integration Time Range: | 1.1ms - 4000ms |
Официальный дистрибьютор компании Labsphere Inc в России и странах СНГ - ЗАО Контроль качества.
