Регистратор температуры TEMP-GARD
Контроль температуры в процессе окраски и отверждения

регистратор температуры temp-gard Получение высококачественного покрытия возможно только при строгом соблюдении основных технологических параметров режима его отверждения/полимеризации: температуры и времени отверждения. Эти параметры обычно указаны в сопроводительных документах на применяемое покрытие.

Производители и поставщики лакокрасочных материалов обычно указывают температуру отверждения покрытия, как температуру на поверхности изделия. Но в печи линии окраски датчик системы регулирования печи измеряет не температуру на поверхности изделий, а лишь температуру воздуха в месте расположения самого датчика. Это приводит к ошибке, известной как температурный градиент. Это расхождение может достигать величины от 5 до 20°С.

регистратор температуры temp-gard

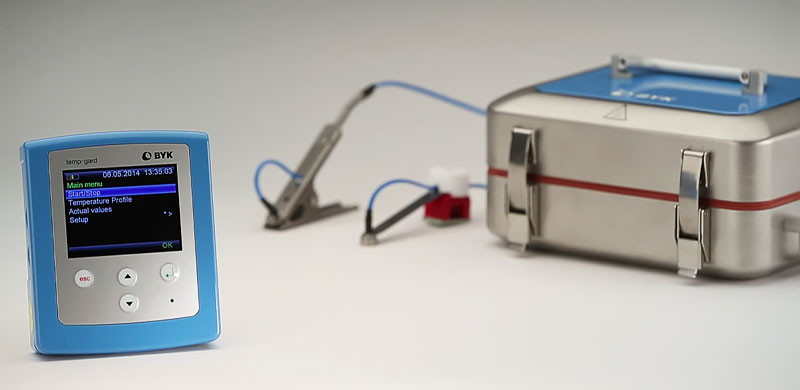

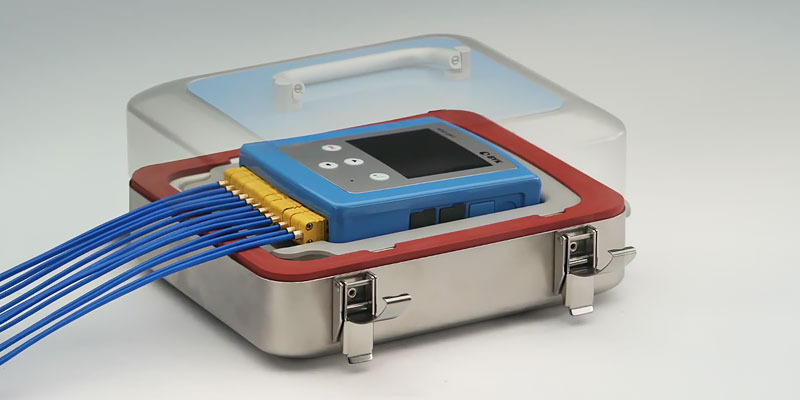

Для измерения этой разницы температур [и устранения тем самым ошибки установки температуры в печи и температуры непосредственно на поверхности изделий] применяется специальный прибор — регистратор температур или термограф печи temp-gard (BYK-Gardner, Германия). Регистратор temp-gard движется вместе с изделиями через печь линии окраски и измеряет температуру на поверхности изделия. Термобокс выполняет функцию защиты прибора и обеспечивает работоспособность термографа при температуре окружающего воздуха печи до +400°С.

регистратор температуры temp-gard

Термографы temp-gard 6 и temp-gard 12 компании BYK-Gardner имеют соответственно 6 или 12 каналов измерения температуры и 8 типов датчиков. При этом в процессе измерения температуры таймер прибора фиксирует время измерения. В результате прибором одновременно измеряется температура и время отверждения покрытия непосредственно на поверхности изделий.

Особенности регистраторов температуры temp-gard:

  • диапазон измерения температуры 0 ... 400 °C
  • точность ±0,5 °C
  • 6, 12 или 24 канала измерения температуры [для 24 точек поставляется сдвоенный пакет temp-gard dual]
  • 8 типов датчиков температуры (длина кабеля 1,5 м, 3 м и 8 м)
  • возможность удлинения кабелей с помощью переходников на 3 и 5 м

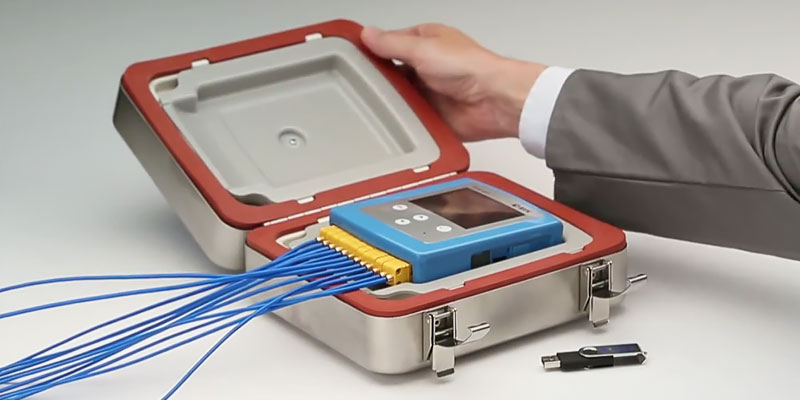

  • USB-порт подключения для хранения/переноса данных на flash-накопителях
  • долгий срок службы батарей

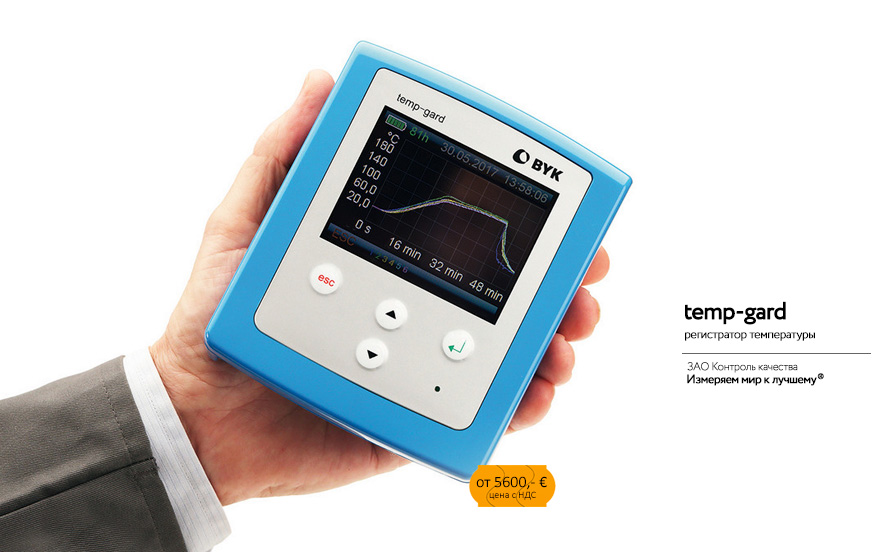

  • большой цветной дисплей для удобного считывания результатов (в графической или цифровой форме)
  • лёгкий термобокс с барьером защиты до 400°C

регистратор температуры temp-gard

Области применения

Типовые области применения термографа temp-gard это: настройка линий окраски изделий порошковыми красками, настройка линий окраски автомобилей жидкими красками и линий лакирования пищевой жести, тупиковых и проходных печей окраски, лабораторных печей. Термограф temp-gard - это стандартный инструмент в компаниях, поставляющих линии окраски при вводе их в эксплуатацию. Для обработки полученных данных используйте програмное обеспечение temp-chart.

Программное обеспечение temp-chart basic и temp-chart pro

Temp-chart это простая в использовании программа для документирования и детального анализа температурного профиля. Все данные замеров сохраняются в базе данных для протоколирования результатов и их дальнейшей интерпретации. Благодаря встроенным функциям вы сможете оптимизировать процесс отверждения покрытий по алгоритму, используемому на заводах Porsche.

версия basic

  • отображение графика температурного профиля с указанием допусков и допустимой зоны
  • органайзер-файл с именами датчиков и картой их расположения для простой настройки процесса измерений
  • данные о типе датчика, их количестве, расположении и импорт данных в прибор
  • настраиваемые пользователем формы отчётов об измерениях
  • база данных для профессиональной документации и простого доступа к данным

дополнительно в версии pro

  • оптимизация процесса отверждения/сушки с использованием индекса отверждения и записи температурной кривой процесса
  • предустановленные процедуры контроля для стандартизации анализа условий отверждения, параметров камеры/печи и значений допусков
  • объединение измерений для сравнения трендов и долгосрочных тенденций
  • таблица анализа температур в соответствии с параметрами процесса



Различия по комплектации между версией temp-gard basic и версией pro

temp gard basic temp-gard pro
- программное обеспечение версии temp-chart basic - программное обеспечение версии temp-chart pro

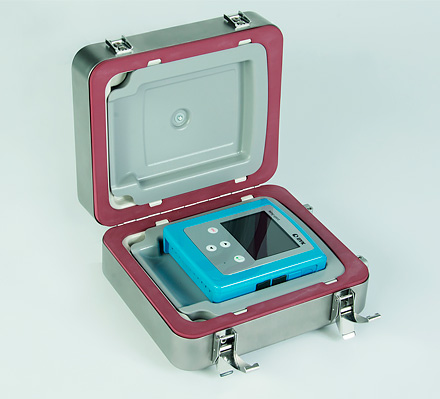

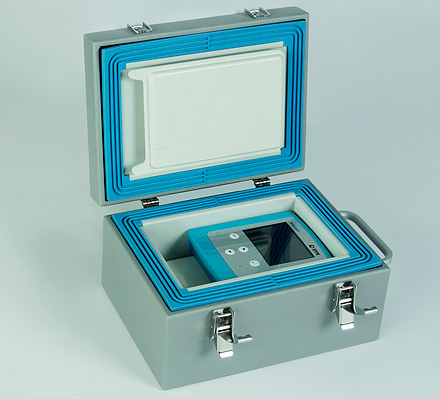

- термобокс из анодированного алюминия - термобокс из нержавеющей стали
- логгер с 6 каналами - 6- или 12-канальный логгер [возможность сдвоенной версии на 24 канала]





Информация для заказа

Регистраторы temp-gard basic

Регистраторы temp-gard pro

3341 temp-gard basic [6 датчиков на магнитах] 3329 temp-gard dual [пакет из двух temp-gard 12p]
3345 temp-gard basic C [6 датчиков на зажимах 'крокодил'] 3319 temp-gard pro 12p [12 датчиков на магнитах]
3346 temp-gard basic [без датчиков, заказываются отдельно] 3309 temp-gard pro 12p C [12 датчиков на зажимах 'крокодил']
3308 temp-gard pro 12p [без датчиков, заказываются отдельно]
3317 temp-gard pro 6p [6 датчиков на магнитах]
3307 temp-gard pro 6p C [6 датчиков на зажимах 'крокодил']
3306 temp-gard pro 6p [без датчиков, заказываются отдельно]


Технические характеристики регистратора температуры temp-gard

temp-gard 6

temp-gard 12

Количество каналов измерения 6 12
Диапазон измеряемых температур 0 - 400 °C
Точность 0.1 °C во всём диапазоне измерений (0 -400 °C)
Разрешение ± 0.5 °C
Память 20 000 замеров на один канал
Интервал измерений от 0,1 сек. до 24 часов
Ёмкость аккумуляторов 50 ч (при интервале измерений в 0,5 сек.)
Дисплей цветной, 79 х 60 мм
Интерфейс USB 2.0
Размеры 255 x 215 x 135 мм
Вес 3,56 кг
Максимальное время нахождения в печи 8,5 ч при 100°С
3,0 ч при 200°С
2,5 ч при 250°С


Термодатчики для любой сферы применения

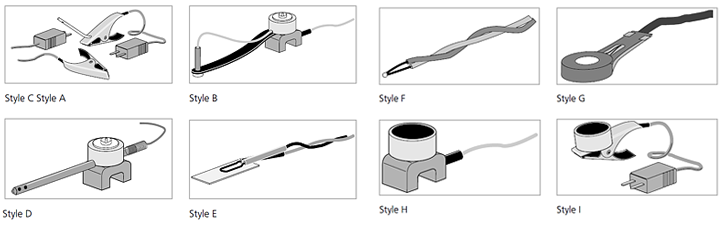

Датчик тип С, тип А Датчик тип B, тип D Датчик тип G Датчик тип J

Датчик тип E Датчик тип F Датчик тип H Датчик тип I


  • Высококачественный термодатчик типа K с особыми пределами погрешности 1,1 °C или 0,4% (ANSI MC 96.1).
  • Магниты или зажимы не влияют на результаты измерений.
  • Соединительный кабель длиной 1,5 м (59"), 3 м (118") и 8 м (315") в наличии (см. таблицу).
  • Время отклика для измерительного диапазона 100% от 5 с до 2,% мин в зависимости от стиля щупа.
  • Можно использовать как сменные термодатчики для регистраторов температуры данных других марок.


Датчики температуры и комплектующие. Информация для заказа

Артикул Наименование Тип Датчик Длина кабеля Крепление Макс. температура
3121 Датчик объекта A 1,5 м A Объект 1,5 м Зажим 265 °C
3122 Датчик объекта A 3 м A Объект 3 м Зажим 265 °C
3123 Датчик объекта A 8 м A Объект 8 м Зажим 265 °C
3124 Датчик объекта B 1,5 м B Объект 1,5 м Магнит 265 °C
3125 Датчик объекта B 3 м B Объект 3 м Магнит 265 °C
3126 Датчик объекта B 8 м B Объект 8 м Магнит 265 °C
3127 Датчик воздуха C 1,5 м C Воздух 1,5 м Зажим 265 °C
3128 Датчик воздуха C 3 м C Воздух 3 м Зажим 265 °C
3129 Датчик воздуха C 8 м C Воздух 8 м Зажим 265 °C
3130 Датчик воздуха D 1,5 м D Воздух 1,5 м Магнит 265 °C
3131 Датчик воздуха D 3 м D Воздух 3 м Магнит 265 °C
3132 Датчик воздуха D 8 м D Воздух 8 м Магнит 265 °C
3133 Плёночный датчик E Плёнка 1,5 м   265 °C
3134 Открытый датчик F ,5 м F Открытое соединение 1,5 м   265 °C
3135 Открытый датчик 3 м F Открытое соединение 3 м   265 °C
3136 Открытый датчик 8 м F Открытое соединение 8 м   265 °C
3147 Специальный открытый датчик (0,3 мм) F Открытое соединение 3 м   265 °C
3137 Удлинитель 3 м   Удлинитель 3 м   265 °C
3138 Удлинитель 5 м   Удлинитель 5 м   265 °C
3146 Датчик объекта, G G Объект 1,5 м Проушина 4,5 ммØ 500 °C
3143 ИК-датчик H 3 м H ИК 3 м Магнит 265 °C
3144 ИК-датчик I 3 м I ИК 3 м Зажим 265 °C


Артикул Наименование Описание
3038 Клейкая лента для плёночного датчика Теплостойкая клейкая лента для крепления плёночных датчиков
3325 Термобокс В т.ч.: 2 термоизолятора, макс. длительность работы при 250 °C, 3 ч
3326 Термоизолятор для термобокса 1 шт.
3320 Регистратор данных temp-gard 12p прибор с 12 разъемами под датчики, без датчиков и термобокса
3318 Регистратор данных temp-gard 6p прибор с 6 разъемами под датчики, без датчиков и термобокса



Превосходная комплектация от BYK-Gardner и ЗАО Контроль качества:

  • прибор temp-gard
  • программное обеспечение temp-chart [basic или pro, в зависимости от версии]
  • 1 термобокс [сталь - в версии pro, анодированный алюминий в версии basic]
  • 1 комплект термоизоляторов
  • 1 датчик темературы воздуха PT-3131, крепление - магнит, кабель 3 м
  • 1 кабель для подключения к ПК
  • 3 AA элемента питания
  • руководство пользователя
  • сертификат о калибровке
  • кейс для хранения и переноски
  • 5 или 11 датчиков температуры изделия PT-3125, на магните, кабель 3 м (5 для temp-gard 6p, 11 для temp-gard 12p)

Моделирование процесса отверждения покрытий

Неудачные пробные запуски линии окраски при её настройке или смене ЛКМ нередко приводят к дорогостоящим ошибкам. Для моделирования в лабораторных условиях процессов отверждения и полимеризации была разработана лабораторная градиентная печь GRADIENT. Теперь Вы можете заранее протестировать и оптимизировать свою систему окраски без значительных затрат. Подбирайте необходимые лакокрасочные материалы и улучшайте параметры процесса окраски в считанные часы.

Готовы приобрести?

Срок поставки регистратора температуры temp-gard составляет 4 недели (при наличии на складе в Германии). Гарантия на прибор - 24 месяца. ЗАО Контроль качества обеспечивает официальную сервисную поддержку пользователей оборудования BYK-Gardner на территории РФ и ряда стран СНГ.
