Новый spectro2guide
Прибор для измерения цвета, блеска и флуоресценции!



спектрофотометр spectro2guide

Революционный форм-фактор. Удобно держать, легко позиционировать на любой поверхности - горизонтальной, вертикальной, на небольшом образце...

Контроль цвета и блеска!

Визуальное восприятие любого окрашенного изделия во многом определяется сочетанием его цвета и блеска.

Образцы одинакового цвета, но с разным блеском будут восприниматься по-разному. Более блестящий будет выглядеть более темным и насыщенным по сравнению с менее блестящим образцом. Именно поэтому для достижения оптимального цветового баланса необходимо контролировать оба этих параметра.

Спектрофотометры spectro-guide компании BYK-Gardner позволяют измерять цвет и блеск одновременно. Измеренные значения цвета и блеска (при 60°) одновременно отображаются на дисплее.




Цвет обоих шлемов совершенно одинаковый, но из-за разного блеска левый кажется темнее.

Каждой задаче — своя геометрия измерения цвета

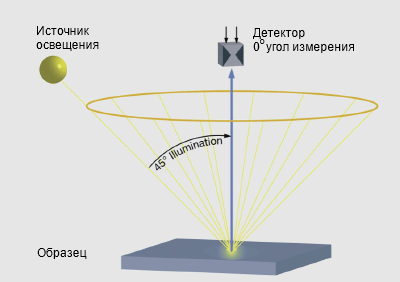

45/0

Измерение цвета
'как его видит человеческий глаз'

Спектрофотометры с круговым освещением под углом 45° дают результаты измерений, которые максимально соответствуют визуальной оценке цвета и внешнего вида.

Например, когда мы берём в руки глянцевый журнал, то мы стараемся расположить его под таким углом к нашим глазам, чтобы избежать попадания в них блеска из-за зеркального угла отражения. Именно этот принцип реализован в приборах с геометрией 45/0.

Геометрия 45/0 идеально подходит для сравнения цвета между партиями производимой продукции или при подборе различных по текстуре/структуре компонентов, которые должны сочетаться по цвету.

Различия в блеске/текстуре/структуре поверхности образца
будут выражаться в различиях по цвету

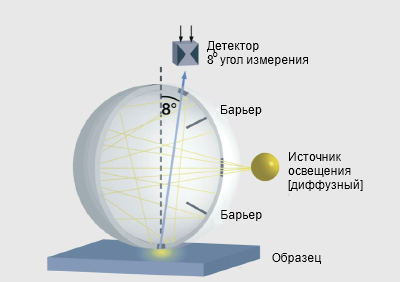

d/8, сфера

Измерение цвета
независимо от блеска/структуры поверхности

Спектрофотометры со сферической геометрией измерения позволяют проводить измерение структурированных поверхностей или поверхностей с различным уровнем блеска [порошки, текстурированные пластики, кожа и пр.].

Это подходящая геометрия, когда необходимо определить, как различная текстура материала одинакового цвета влияет на восприятие его внешнего вида.

Или когда  необходимо  объективно оценить разницу в пигментации у материалов с различной структурой или с разным блеском. И, разумеется, сфера - это обязательное условии при разработке рецптур или колеровке.

Блеск/текстура/структура поверхности образца
никак не влияют на значения результатов замера цвета

геометрия измерения цвета 45/0 геометрия измерения цвета сфера

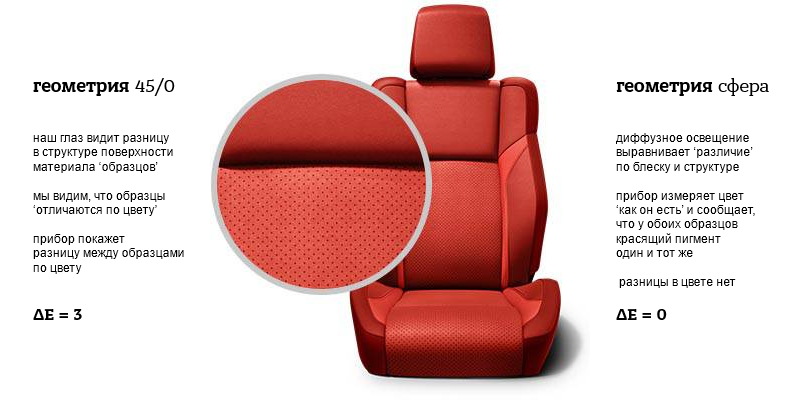

Для закрепления пройденного материала

геометрия измерения цвета 45/0

Уникальная система освещения для текстурированных поверхностей

Особенностью спектрофотометров spectro2guide является патентованная система кругового освещения образца при геометрии 45/0. Белая матовая полусфера идеально смешивает свет от источников света, расположенных по кругу. Благодаря этому достигается непревзойденная воспроизводимость результатов измерения на любых поверхностях - от гладких до текстурированных.

10 лет гарантии!

В качестве источника освещения в спектрофотометрах spectro2guide применяются светодиоды со сверхнизким потреблением энергии. Светодиоды излучают ровный белый свет, не имеют колебаний по спектру и не требуют замены ламп в отличие от ксеноновых или газоразрядных ламп (X-Rite, Hunterlab, KonicaMinolta и пр.). Гарантия на источник освещения составляет 10 лет! Стандартная гарантия на спектрофотометр составялет 2 года.

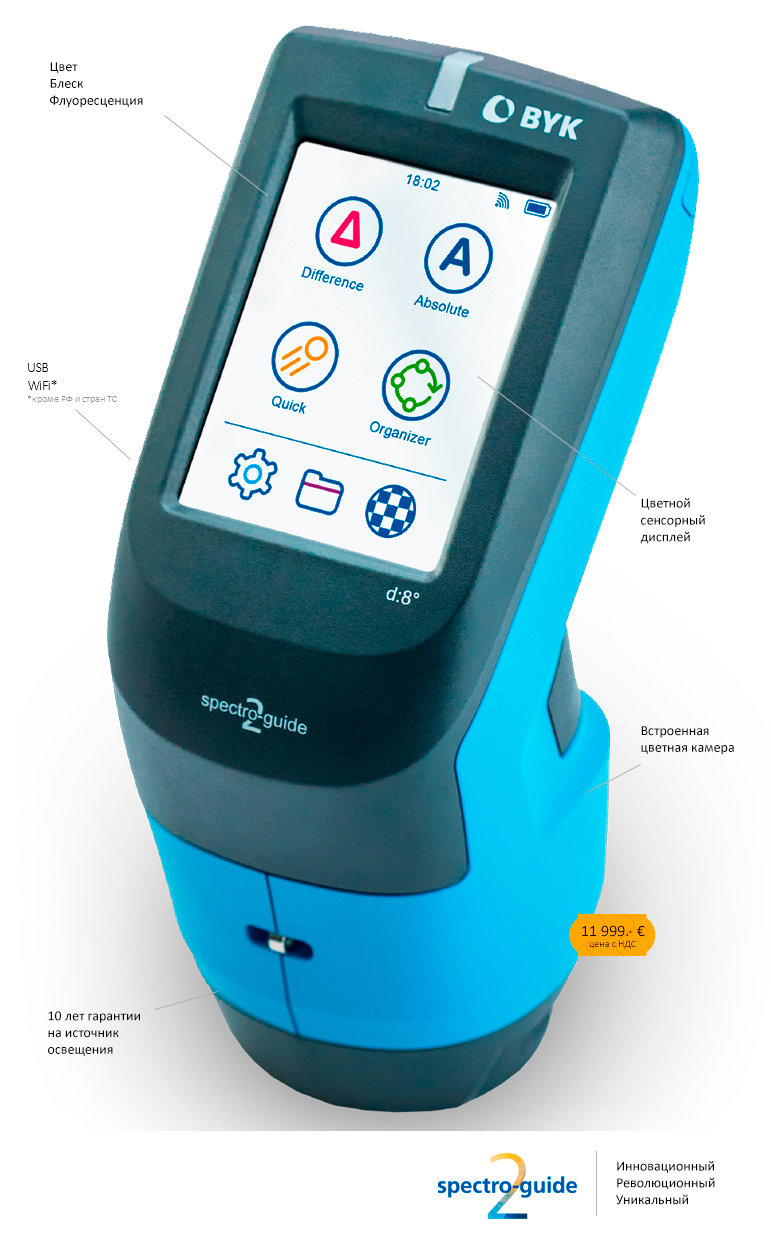

спектрофотометр spectro2guide

Встроенная камера. Измеряй то, что видишь!

Особенностью новых портативных спектрофотометров spectro2guide является возможность сверхточного позиционирования прибора на анализируемой поверхности или измеряемом изделии. Это стало возможно благодаря встроенной камере, отображающей на цветном дисплее измеряемую поверхность. Данное новшество также поможет избежать ошибок, возникающих из-за проведения измерения на поверхности с дефектами [вкрапления пыли, кратеры, царапины etc.].

спектрофотометр spectro2guide

Работать легко и удобно

Работать со спектрофотометром spectro2guide легко и удобно даже начинающим. Новый дружественный интерфейс и улучшенная система навигации упрощают процедуру измерения. Вы можете выбрать любой режим измерений: spectro2guide предлагает пользователям получить удовольствие от удобства пользования цветным сенсорным экраном с диагональю 3,5" - самым большим на рынке! Меню с иконками, полноцветные таблицы данных и графики - работать так же легко как и со смартфоном. Экран отзывается даже на касани перчатках. В комплекте к прибору идёт стилус.

Благодаря дизайну с фронтальным расположением экрана удобно считывать показания независимо от того, какие именно образцы измеряются - горизонтальные, вертикальные, большие или маленькие. Прибором удобно измерять даже над головой - изображение на экране поворачивается на 180 градусов автоматически.

спектрофотометр spectro2guide

Особенности портативных спектрофотометров spectro-guide

Помимо превосходных метрологических характеристик, точности и стабильности измерений приборы spectro-guide отличают:

спектрофотометр spectro2guide

Профессиональный анализ данных с помощью программы smart-chart!

Программа smart-chart для анализа данных, статистической обработки измерений и создания графических отчётов, которая ранее была доступна лишь пользователям многоугловых спектрофтометров BYK-mac - теперь поставляется с каждым spectro2guide! В зависимости от области применения прибора вы можете выбрать именно ту версию программы smart-chart, которая подходит именно вам. как и в случае с BYK-mac i - доступны решения для лаборатори и для производства.

smart-lab Color



smart-process Color


Онлайн-контроль в лаборатории
Контроль цвета в лаборатории с одной стороны требует широких возможностей по анализу результатов, с другой стороны, необходимость хранения больших объемов данных. Программа позволяет проводить измерения в режиме онлайн или офлайн и переносить результаты в программу smart-lab Color, где практически сразу формируются профессиональные отчеты контроля качества.
  Контроль цвета на производстве
Ежедневный процесс контроля качества требует систематического планирования и эффективного управления большим объемом данных. smart-process - программа для хранения и анализа всех важных параметров цвета. Идеальное программное обеспечение контроля качества производственного процесса. smart-process позволяет оценить текущий процесс, понять куда двигаться дальше и каким образом достичь желаемого результата.

Управление стандартами - широкие возможности выбора формул расчёта допусков
smart-lab Color оснащён эффективным модулем управления стандартами, который позволяет настраивать допуски для режима Pass/Fail (rоден/негоден) по любому из параметров контроля цвета.
  Управление стандартами - настройка параметров множества цветов
Эффективный модуль для настроики всех основных параметров контроля цвета с допусками для режима Pass/Fail (rоден/негоден).

Онлайн-измерение и мгновенный анализ данных
Просто соедините spectro2guide с ПК, измерьте мастер- пластину, примените соответстующие допуски и сравните результаты измерений текущего образца со стандартом. Результаты измерений отражаются в таблице данных наряду со статусом Pass/Fail (rоден/негоден), а также будут указаны на различных цветных графиках. Другой вариант: можно выбрать стандарт и образцы из базы данных и просто добавить новое измерение. Популярные функции, такие как сохранение, удаление и копирование активируются правой кнопкой мыши.
  Электронный стандарт - гарантия неразрывности рабочего процесса
Благодаря непревзойденным характристикам межприборной согласованности spectro2guide появилась возможн- ость работать с "электронными стандартами" и обмениваться ими всем звеньям цепи заказчик - поставщик на любой производственной площадке. Можно экспортировать и импортировать стандарты цвета в виде xml- файлов и пересылать их своим поставщикам. Это позволяет осуществлять контроль цвета и беспрепятственно и эффективно обмениваться данными между всеми сторонами.

Электронный стандарт - гарантия неразрывности рабочего процесса
Благодаря непревзойденной межприборной согласованн ости spectro2guide smart-lab позволяет работать с "электронными стандартами" глобально, т.е. со всеми постав щиками. Экспортируйте и импортируйте стандарты цвета в xml-формате и пересылайте их в
электронном виде поставщикам. Это позволяет сделать результаты контроля цвета надежными и взаимодействие между сторонами беспрепятственным и эффективным.
  Настройка Органайзера - стандартизация процедуры измерения
Функция создания Органайзера в smart-process позволяет задать идентификацию образов максимально четко и создать программу измерений в приборе с подсказками для оператора. Схемы изделий (например, бытовая техника) помогают настроить определенную программу последовательности измерений. Введенные параметры в дальнейшем можно использовать для выбора результатов измерений из базы данных. Типичные идентификаторы: модель, цвет, идентификационный номер продукта - smart-process открыт для Ваших требований.

Максимальная гибкость - смена стандарт/образец и наоборот
Есть необходимость сравнить предыдущую и текущую партии между собой? Просто перетащите мышкой данные или выберите образец как стандарт. Кроме того, есть возможность вычислить среднее значение по выборке образцов и использовать его в качестве нового стандарта. Это удобно при выборе мастер-стандарта из нескольких стандартных пластин.
  Анализ данных - готовность к выпуску
Анализ данных еще никогда не был настолько простым. Данные хранятся в базе SQL, которая позволяет работать с большим объемом данных в течение длительного времени. База позволяет выбирать любые серии измерений по введенным настройкам фильтра, таким как, временной диапазон, цвет или статус серии "зеленый", "желтый", или "красный".

Анализ данных по цвету - множество вариантов отчётов
Анализ данных еще никогда не был настолько простым. Результаты мгновенно выводятся в таблице данных и на графики, образцы вне допусков выделяются цветом. Можно легко переключаться между условиями измерения, такими как различные осветители или режимы SPIN/SPEX. Несколько настроек можно даже скомбинировать в один проект, что позоволяет пользователю контролировать несколько критериев Pass/Fail (rоден/негоден) сразу. Позволяет выводить результаты графически в удобном для Вас виде: график разброса, линейный график, график метамеризма и спектральные кривые - вариант можно выбрать просто кнопкой мыши.
  Анализ данных - детальный отчёт одной серии измерений
Всего одним кликом можно открыть и просмотреть результаты измерений единичной серии. На схеме изделия отмечены "проблемные зоны". Результаты также выводятся в таблицу данных, где значения, выходящие за рамки допусков, выделяются цветом.

Оценка флуоресценции - новые отчёты для новых требований
Для каждого монохромного светодиода показана общая кривая спектрального отражения. Она состоит из спектрального отражения диапазона возбуждения, и плюс сдвинутого флуоресцентного света. Переключиться между результатами всех 12 светодиодов можно при помощи слайдера.
  Производственный контроль и четкое документирование данных
Современные формы отчетов анализа включают оценочную ведомость с функцией развертывания, отчеты трендов по всем измеряемым параметрам. Простота настройки делает статистический анализ невероятно быстрым и эффективным. Теперь нет необходимости сводить большое количество данных в единый отчет вручную, что значительно экономит рабочее время.

Управление базой данных - удобно и безопасно
Данные сохраняются в SQL базе, которая позволяет работать с большим объёмом данных в течение долгого времени. Это надежный тип базы данных, полностью поддерживающий работу с сетью и сервером. Позволяет выбрать данные из базы по указанным параметрам, таким как цвет или определенный промежуток времени. Кроме того, текущие стандарты и образцы можно организовать в проекты. Проекты сохраняются в виде xml- файлов, их легко передавать другим пользователям smart-lab. smart-lab позволяет быстрее начать работу, раньше ее закончить и не потеряться в деталях.
  smart-chart Color - множество графиков
  • График разброса для контроля соответствия результатов требованиям спецификации
  • График тренда для контроля изменения процесса во времени
  • График метамеризма для трех осветителей
  • Слайдер флуоресценции для анализа флуоресценции в деталях

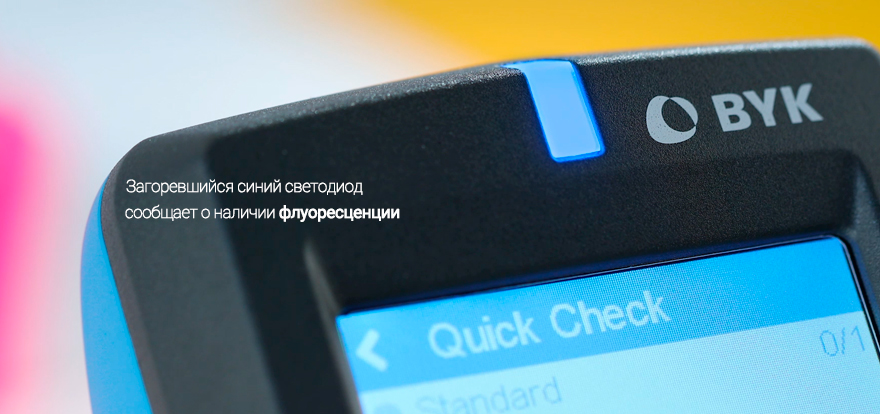

Измерение флуоресценции. Прогноз светостойкости сырья и покрытий

Уникальность флуоресцентных пигментов заключается в том, что они могут испускать поглощенный ультрафиолетовый свет в видимой области спектра, за счёт чего цвет пигмента выглядит более ярким и привлекательным в сравнении с обычными пигментами. Количество отраженного света от предмета, окрашенного флуоресцентными пигментами, в 3 раза больше, чем от предмета, окрашенного обычными пигментами. Однако флуоресцентные пигменты и выгорают на солнце гораздо быстрее обычных. Поэтому ещё на этапе разработки рецептур бывает полезным заранее знать - не содержит ли ваше сырьё флуоресцентые компонентыи И, если содержит, то насколько это будет критично для дальнейшей эксплуатации окрашенных изделий.

Для количественного выражения флуоресценции были введены два новых индекса ΔFI и ΔEzero. Индекс ΔFI (дельта Флуоресценции) показывает, излучается ли и в каком количестве флуоресцентный свет образцом и стандартом - это важно для тех, кто не желает использовать флуоресцентные компоненты в продукте или материале. Индекс ΔEzero (дельта E без флуоресценции) рассчитывает, насколько изменится цвет, когда флуоресцентные компоненты разрушатся. Кроме того, spectro2guide рассчитывает, как флуоресцентные образцы будут выглядеть при освещении различн ("Флуоресцентный метамеризм").

спектрофотометр spectro2guide

Технические характеристики

spectro2guide d/8

spectro2guide 45/0

Геометрия d:80 spin/spex [сфера] 45 c:00
Номер для заказа 7070 7075

Цвет

Спектральный диапазон, нм 400…700
Спектральное разрешение, нм 10
Сходимость, ΔЕ 0,01
Воспроизводимость, ΔЕ 0,2
Цветовая система CIELab/Ch; Lab(h); XYZ; Yxy
Измеряемая область, цвет, мм d=12 мм или 8 мм
Индексы цветовых различий ΔE*; ΔE(h); ΔEFMC2; ΔE94; ΔECMC; ΔE99; ΔE2000
Индексы YI E313; YI D1925; WI E313; CIE; Berger; Color strength; Opacity; Metamerism
Стандартные источники света A; C; D50; D55; D65; D75; F2; F6; F7; F8; F10; F11; UL30

Блеск

Диапазон измерения блеска 0…100 GU (единиц блеска)
Сходимость 0,1 GU в диапазоне 0-10 GU, 0,2 GU в диапазоне 10-100 GU (единиц блеска)
Воспроизводимость 0,5 GU в диапазоне 0-10 GU, 1,0 GU в диапазоне 10-100 GU (единиц блеска)
Измеряемая область, мм 5 x 10
Память 5000 стандартов и образцов
Технические данные
Передача данных на ПК Wi-Fi или USB
Интерфейс USB USB-C [прибор], USB-B [док-станция]
Питание встроенная батарея 7.2 V, 2350 mAh, 16.92 Wh
Параметры питания Входящие параметры 100 – 240 V, 50 – 60 Hz, max. 1 A
Выходящий ток 12 V, max. 3 A
Языки меню русский, английский, немецкий, итальянский, испанский, японский, китайский
Дисплей 3,5", цветной, сенсорный
Стилус в комплекте
Температура эксплуатации, °С +10…42
Влажность, % <85
Габаритные размеры (Д x Ш x В), мм 80 x 110 x 188
Вес, г 707 [d/8], 690 [45/0]

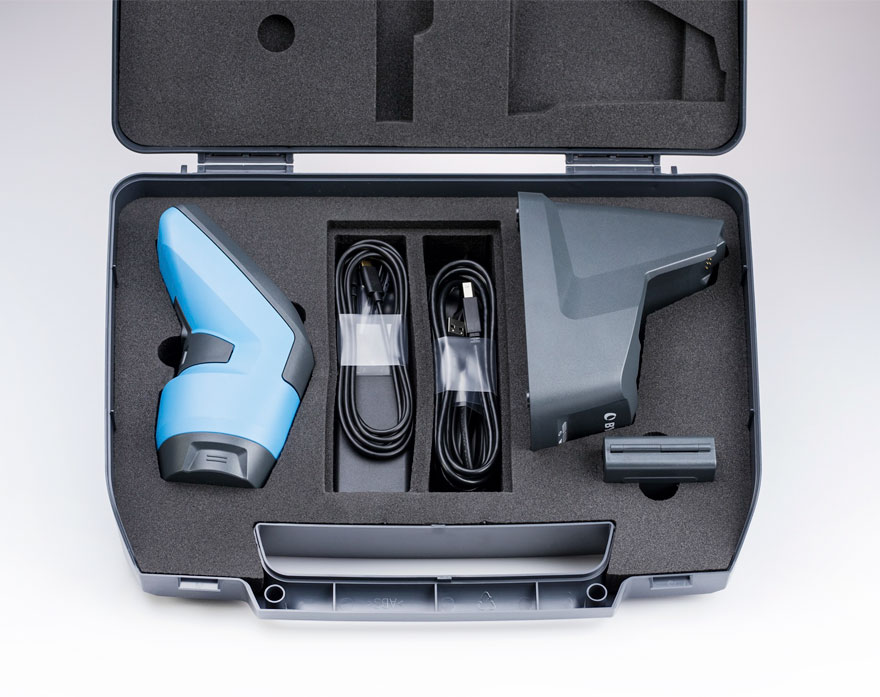

Что входит в "волшебный кейс" от BYK-Gardner?спектрофотометр spectro2guide

- спектрофотометр spectro2guide
- док-станция со встроенным стандартом для калибровки прибора

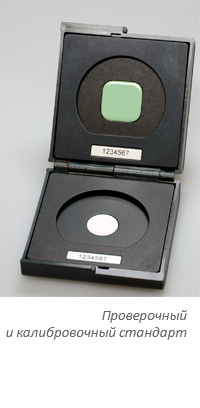

- стандарт для калибровки "белый", с сертификатом
- дополнительный стандарт для калибровки
- сертификат на оба калибровочных стандарта
- программное обеспечение smart-chart с двумя пользовательскими лицензиями*
- USB-кабель и WiFi модуль для обмена данными с компьютером
- защита апертуры и ремешок на руку
- инструкция на русском/немецком/английском
- сертификат о калибровке
- кейс для хранения и переноски
- 1 день обучения персонала**
- свидетельство о поверке***


* после установки обеих версий программного обеспечения smart-lab Color и smart-process Color они доступны для работы в течение 30 дней. После чего пользователь должен выбрать и зарегистрировать одну из версий.
**без учета командировочных расходов специалистов ЗАО "Контроль качества"
***опционально
