Новинка

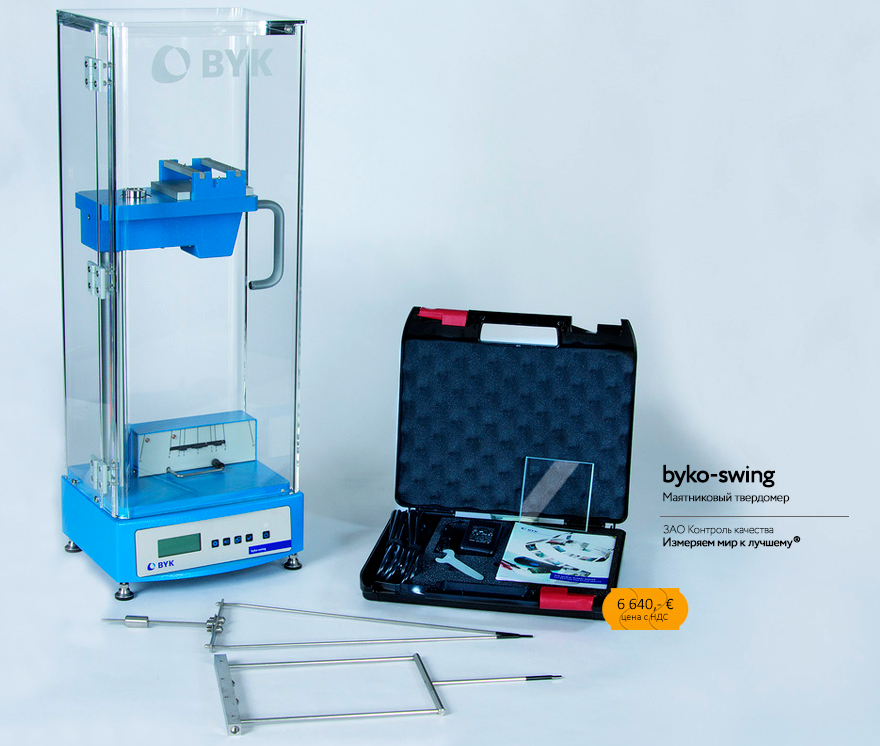

Маятниковый твердомер byko-swing
по методу Кёнига-Персоза

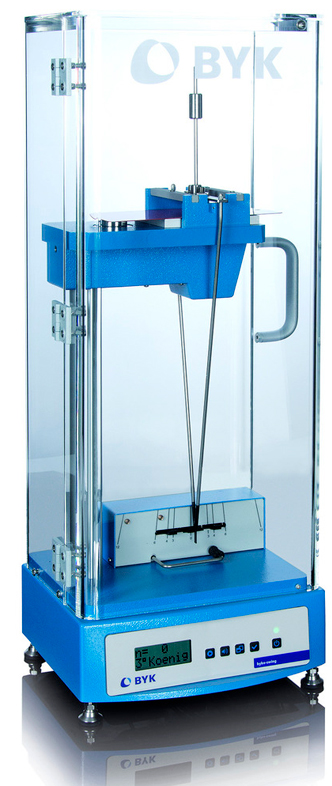

Маятниковый твердомер byko-swing


ГОСТ 5233-2021
"Материалы лакокрасочные. Метод определения твердости покрытия по маятниковому прибору"
[.pdf 373 Кб]
Маятниковый твердомер Byko-swing от компании BYK-Gardner определяет поверхностную твердость красок и лаков по числу колебаний, совершенных маятником на окрашенной поверхности между двумя нормированными углами.

Методы и стандарты

Маятниковый твердомер лакокрасочных покрытий по методу Кёнига-Персоза Byko-swing от компании BYK-Gardner пришёл на смену предыдущей модели Pendulum HT и предназначен для обеспечения проведения испытаний в соответствии со следующими стандартами:


ГОСТ 52166-2003
"Материалы лакокрасочные. Определение твердости покрытия по времени уменьшения амплитуды колебаний маятника"
[.pdf 373 Кб]
  • ANS/ISO 1522-98(E) "Paints and Varnishes—Pendulum Damping Test Approved as an American National Standard by ASTM International" был введен в действие в 1998 году и заменил стандарт ASTM D4366-95 "Standard Test Methods for Hardness of Organic Coatings by Pendulum Damping Tests"
  • ISO 1522- 2006 "Paints and varnishes -- Pendulum damping test"
  • ГОСТ Р 52166-2003 (ИСО 1522:1998) "Материалы лакокрасочные. Метод определения твердости покрытия по маятниковому прибору"
  • ГОСТ Р 5233-2021 (ISO 1522: 2006, NEQ) "Материалы лакокрасочные. Определение твердости покрытия по времени уменьшения амплитуды колебаний маятника"

Принцип действия


Маятниковый твердомер byko-swingМаятник, опирающийся двумя шаровыми опорами на окрашенную поверхность [образец лакокрасочного покрытия], приводят в колебательное состояние. Измеряют время, за которое амплитуда колебаний уменьшится на точно установленную величину. Чем короче время изменения амплитуды колебания маятника - тем меньшей твердостью обладает испытываемое покрытие.

Маятниковый твердомер оснащен цифровым счетчиком колебаний и встроенным переключателем между маятниками Persoz и König. В отечественной литературе Маятник Кёнига обозначается как "маятник А", а маятник Персоза - как "маятник Б".

За результат испытания принимают отношение времени затухания маятника при соприкосновении с ЛКП к времени затухания маятника при соприкосновении с контрольной стеклянной полированной пластиной.

Время затухания колебаний на стеклянной пластине (стеклянное число) для маятника Кенига составляет 250 ± 10 сек, а для маятника Персоза - 420 ± 10 сек.

Особенности маятникового твердомера Pendulum HardnessTester от BYK-Gardner

  • Полностью автоматизированный - обеспечивает надёжное и воспроизводимое измерение твёрдости покрытия за счёт уменьшения вмешательства оператора
  • Моторизованная платформа поднимает образец в требуемое положение для проведения испытаний
  • Маятник устанавливается и отпускается автоматически
  • Автоматический счётчик с сигнализацией отклонения ниже 3 ° (Кёниг) или 4 ° (Персоз)
  • Акустический сигнал, оповещающий оператора о завершении испытания
  • Переключение между отображением на дисплее текущего числа колебаний или секунд
  • Уникальная и макимально простая система смены маятников
  • Предварительно собранный ветрозащитный экран с дверцей для лёгкого доступа
  • Соответствует ASTM D4366 и ISO 1522
  • Минимальный размер образца: 65 x 75 мм, максимальный - 102 мм x 229 мм
  • Максимальная толщина образца: 8,5 мм, минимальная ограничена жесткостью образца
  • Возможность юстировки и коррекции фотоэлементов
маятник Кёнига маятник Персоза

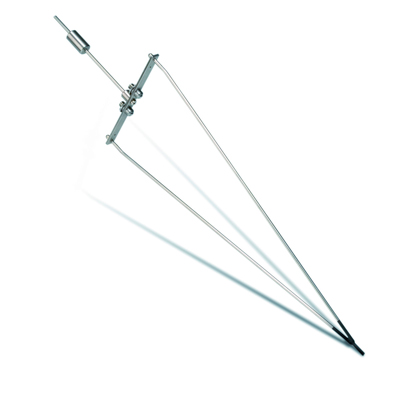

Маятник Кёнига
Арт. 5856

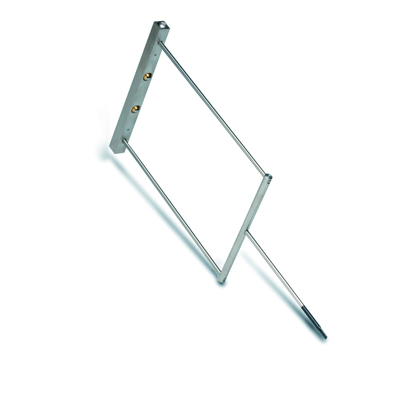

Маятник Персоза
Арт. 5857

Технические характеристики маятникового твердомера byko-swing


Параметр Модель 5865
с маятником Кёнига
Модель 5866
с маятником Персоза
Масса маятника 200,0 ± 0,2 г 500,0 ± 0,1 г
Угол отклонения маятника от 6° до 3° от 12° до 4°
Средний период колебаний 1,40 ± 0,02 с 1,000 ± 0,01 c
Диаметр опорных шариков 5,000 ± 0,005 мм 8,000 ± 0,005 мм
Твёрдость опорных шариков 62 - 66 HRC 62 - 66 HRC
Расстояние между центрами опорных шариков 30,0 ± 0,2 мм 50 ± 1 мм
Время затухания колебания
на контрольной стеклянной пластине
250 ± 10 c 430 ± 10 c

Информация для заказа


  Модель 5865
с маятником Кёнига
Модель 5866
с маятником Персоза
Модель 5867
с маятниками Кёнига и Персоза
Стоимость прибора 7 174,- евро с НДС 7 174,- евро с НДС 7 785,- евро с НДС
Цены действительны до 15.12.2022 и приведены на условиях Склад поставщика в г. Санкт-Петербург

Универсальность маятникового твердомера byko-swing от компании BYK-Gardner заключается в возможности использования обоих типов маятника.

В настоящее время маятниковый твердомер byko-swing проходит испытания с целью утверждения типа средств измерений и будет внесён в Госреестр в течение 2021 года.
