Гриндометры. Определение степени перетира и дисперсности пигментаГриндометры. Определение степени перетира и дисперсности пигмента



Приборы для определения степени перетира также еще называются гриндометрами и приборами Хегмана.
Различные виды твердых материалов требуется перетирать или перемалывать в тонкодисперсные частицы, чтобы обеспечить их дисперсию в соответствующем лакокрасочном материале. Получающаяся дисперсия, часто называющаяся перетиром, зависит не только от фактического размера отдельных частиц, но и от степени, до которой они равномерно распределяются.

Гриндометр BYK для определения степени перетира используется для определения тонкости перетира или присутствия крупных частиц или кускового материала в дисперсии. Он не определяет размер частиц или распределение частиц по размерам. Приборы для определения степени перетира используются для контроля технологического процесса, хранения и применения дисперсий, полученных путем перемола, при производстве лакокрасочных материалов, пластиков, пигментов, печатных красок, бумаги, керамических изделий, фармацевтических препаратов, продуктов питания и т.д.

Гриндометры. Определение степени перетира и дисперсности пигмента

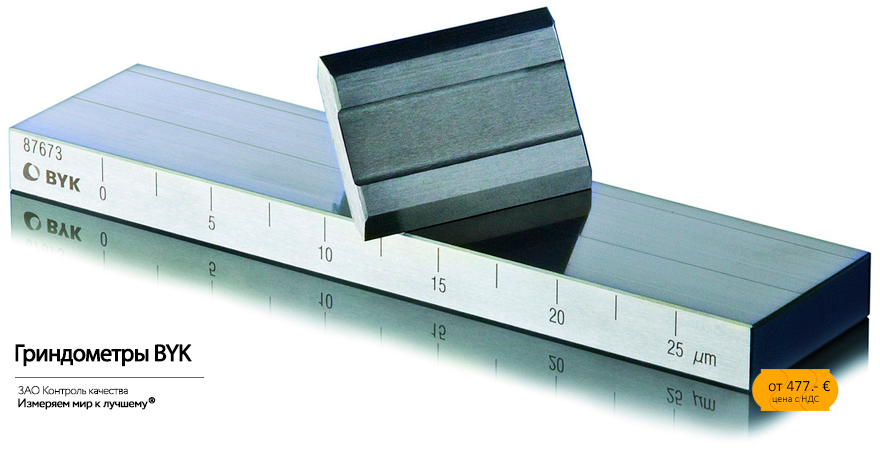

Гриндометр BYK представляет собой плоский стальной блок, на поверхности которого имеется два паза с ровным дном и равномерно увеличивающейся глубиной от максимального предела измерения на одной стороне прибора до нуля на другой стороне.

Глубина паза градуируется по одной используемой для определения размера частиц шкале прибора или более.
Большинство приборов имеет одну шкалу в милах или микронах.

1 мил = 25,4 микрона
1 мил = 0,001 дюйма
1 микрон, мкм = 0,001 мм или 10-6 м

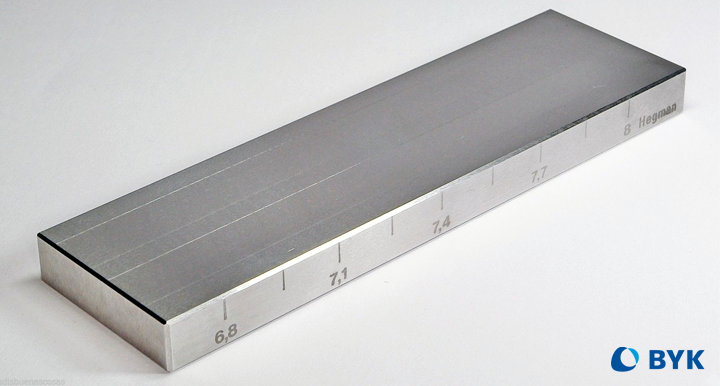

Шкала гриндометра Хегмана или шкала прибора по национальным стандартам может иметь маркировку «NS».
Диапазон шкалы от 0 до 8; с возрастанием чисел размер частиц уменьшается.
Размер частиц: 0 Хегман = 4 мила/100 микрон
Размер частиц: 4 Хегман = 2 мила/50 микрон
Размер частиц: 8 Хегман = 0 мил/0 микрон

Компания BYK-Gardner предлагает широкий ассортимент приборов для определения степени перетира с разными шкалами, разным количеством пазов, разной длиной и шириной пазов и разными размерами блока. В комплект поставки входит многоразовый контейнер для хранения, помогающий предотвращать повреждения.

Гриндометры BYK. Информация для заказа

Артикул

Наименование

Размер
и число дорожек

Шкала

Диапазон

Размеры

Вес

1509 гриндометр 15 13 x 130 мм 2 микрон/Хегман 0–15/8–6,8 169 x 42 x 13 мм 1 кг
1510 гриндометр 25 13 x 130 мм 2 микрон/Хегман 0–25, 8–6 169 x 42 x 13 мм 1 кг
1511 гриндометр 50 13 x 130 мм 2 микрон/Хегман 0–50, 8–4 169 x 42 x13 мм 1 кг
1512 гриндометр 100 13 x 130 мм 2 микрон/Хегман 0–100, 8–0 169 x 42 x13 мм 1 кг
2500 гриндометр № 25 0,5 x 2 " 2 Хегман/мил 8–0, 0–5 0,5 x 2,5 x 4,75 " 0,9 кг
2501 гриндометр № 45 0,5 x 4 " 2 Хегман/мил 8–0, 0–5 0,5 x 2,5 x 6,75 " 1,6 кг
2502 гриндометр № 65 0,5 x 6" 2 Хегман/мил 8–0, 0–5 0,75 x 2,5 x 8" 1,8 кг
2503 гриндометр № 5251 0,5 x 5" 2 микрон/мил/Хегман 0–25, 0–1, 8–6 0,5 x 2,5 x 6,75 " 1,8 кг

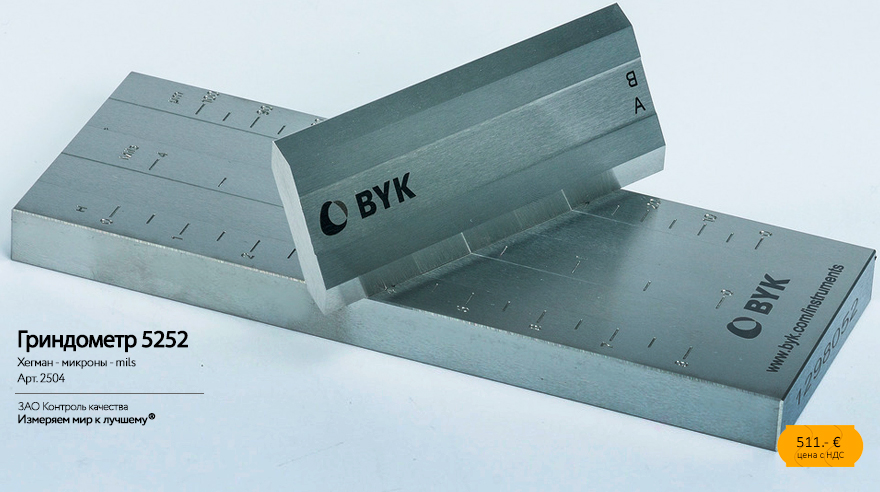

2504 гриндометр № 5252 0,5 x 5" 2 микрон/мил/Хегман 0–50, 0–2, 8–4 0,5 x 2,5 x 6,75 " 1,8 кг
2505 гриндометр № 5254 0,5 x 5" 2 микрон/мил/Хегман 0–100, 0–4, 8–0 0,5 x 2,5 x 6,75 " 1,8 кг
2506 гриндометр № 54 2 x 5" 1 Хегман/микрон 8–0, 0–100 0,75 x 3,5 x 7,5 " 3,6 кг
2507 гриндометр № 52 2 x 5" 1 Хегман/микрон 8–4, 0–50 0,75 x 3,5 x 7,5 " 3,6 кг
2508 гриндометр № 51 2 x 5" 1 Хегман/микрон 8–6, 0–25 0,75 x 3,5 x 7,5 " 3,6 кг
2509 гриндометр № 6251 - G1 1 x 6,25 " 2 Хегман/микрон/NPIRI* 8–6, 0–25, 0–10 1 x 3,5 x 9,5 " 5,0 кг
2510 гриндометр № 6252 - G2 1 x 6,25 " 2 Хегман/микрон/NPIRI 8–4, 0–50, 0–20 1 x 3,5 x 9,5 " 5,0 кг
2511 гриндометр № 6254 - G3 1 x 6,25 " 2 Хегман/микрон/NPIRI 8–0, 0–100, 0–30 1 x 3,5 x 9,5 " 5,0 кг
2512 гриндометр № PD-250 1 x 6,25 " 2 микрон/микрон 0–50, 0–250 1 x 3,5 x 9,5 " 5,0 кг
2513 гриндометр № PB-20 0,5 x 8" 2 мил 0–20 1 x 2,5 x 9,5 " 3,0 кг
2515 гриндометр № SI 1 0,5 x 6" 2 микрон/NPIRI 0–25, 0–10 1 x 1,5 x 8" 1,6 кг

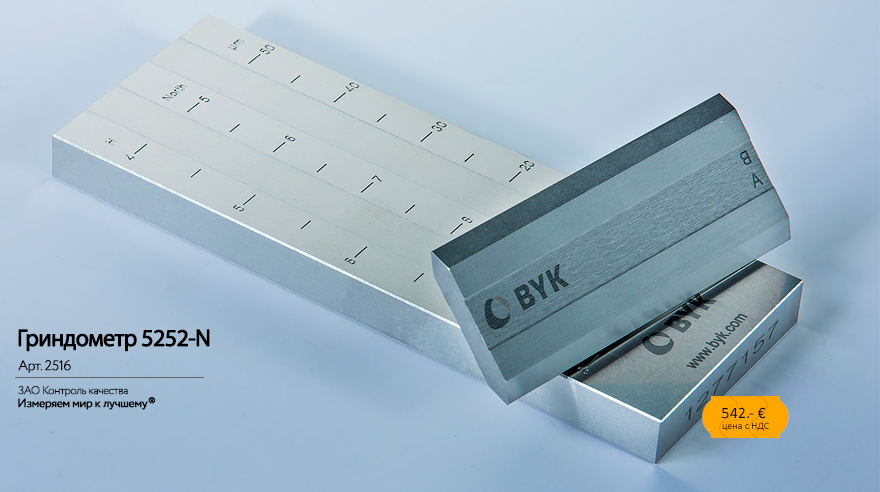

2516 гриндометр № 5252-N 12,7 x 127 мм 2 микрон/Хегман/NPIRI 0–50, 4–8, 5–10 12,7 x 63,5 x 171,5 мм 1,8 кг
2517 гриндометр № 5254-N 12,7 x 127 мм 2 микрон/Хегман/NPIRI 0–100, 0–8, 0–10 12,7 x 63,5 x 171,5 мм 1,8 кг

*Научно-исследовательский институт печатных красок США
**Пределы допусков для 1509—1512: ± 2,5 микрона
**Пределы допусков для 2500—1517: ± 5,1 микрона

Методика

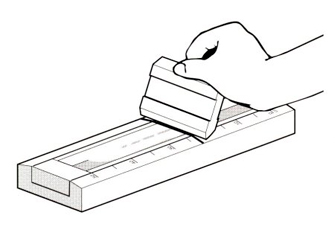

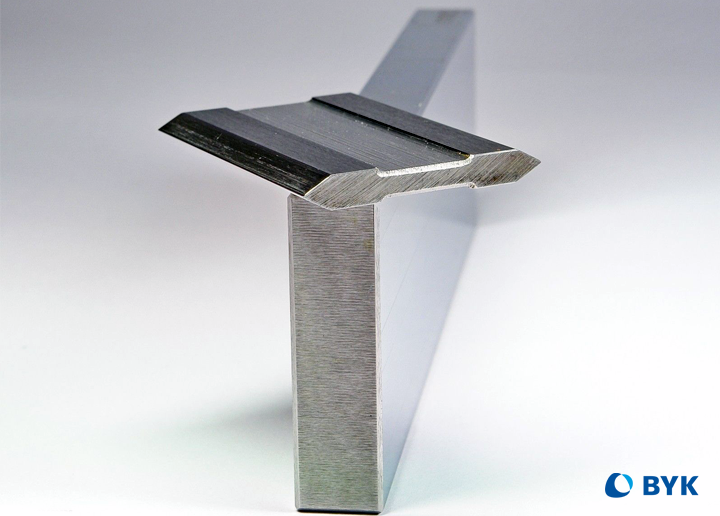

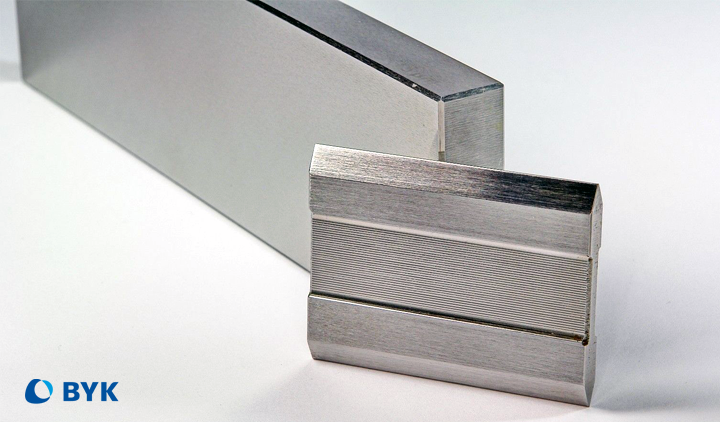

Положите немного больше образца, чем необходимо, в глубокую часть паза и с помощью прямоугольного скребка (в комплекте) перемещайте образец по направлению к неглубокой части скребка. Степень перетира характеризуется точкой на шкале, где частицы больше максимально допустимого размера или образованными ими борозды впервые появляются в существенной концентрации.
