Адгезиметр Cross-Cut
Измерение адгезии покрытий [разрушающий метод]


адгезиметр cross-cut tester

Метод решетчатого надреза

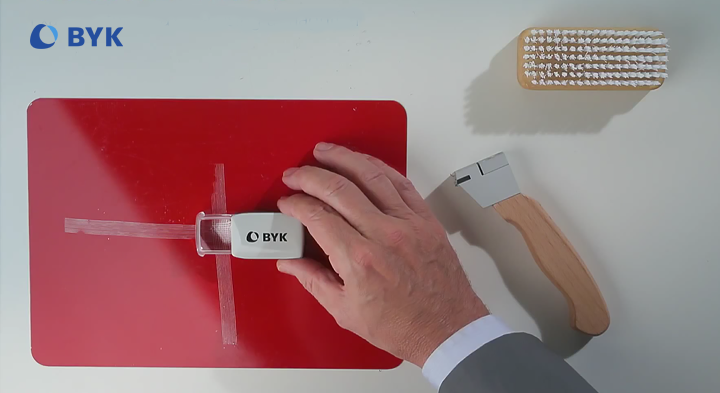

Метод решетчатого надреза является оптимальным способом экспресс-оценки адгезии однослойных и многослойных покрытий на металлических или полимерных основаниях. Это единственный способ оценить качество межслойной адгезии (основание-грунт-база-лак) в процессе производства изделий. Он заключается в нанесении на покрытие глубоких (до основания) параллельных надрезов в перпендикулярных направлениях. При методе одновременного параллельного надреза покрытия (в отличии от надреза покрытия ножом с одним лезвием) происходит сдвиг покрытия вдоль основания, на которое покрытие нанесено, что существенно увеличивает точность метода измерения адгезии. По характеру и площади разрушения покрытия определяется величина его адгезии по балльной системе.

Ножи для решетчатого надреза изготавливаются из закаленной стали, поэтому режущие кромки остаются острыми, а частота замены ножей сокращается.

По методике ASTM D3359

требуется 11 линий надрезов:
резак 1 мм для покрытий толщиной до 50 мкм
резак 2 мм для покрытий толщиной от 50 до 125 мкм

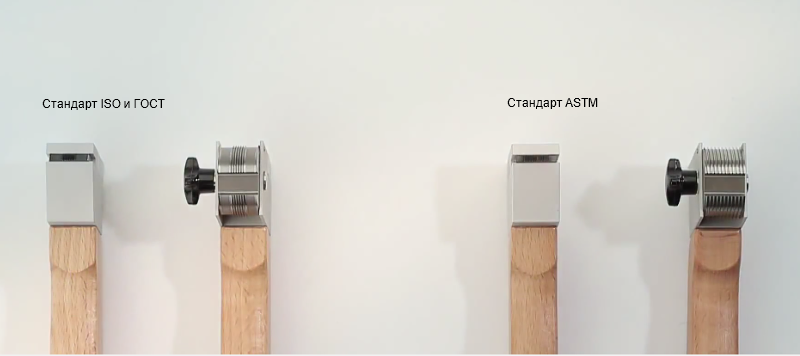

В стандарте ISO 2409 и ГОСТ 54563-2011

указывается, что необходимо сделать 6 надрезов и что надрез в каждом направлении должен быть в соответствии с толщиной пленки и типом покрытия, как описывается ниже:
толщина покрытия тип резака в зависимости от типа подложки

ГОСТ Р 54563-2011
[.pdf, 1 Мб]
скачать файл

0–60 мкм 1 мм для твердых оснований [металлы]
0–60 мкм 2 мм для мягких оснований (дерево, пластики, композиты)
61–120 мкм 2 мм для твердых или мягких оснований
121–250 мкм 3 мм для твердых или мягких оснований

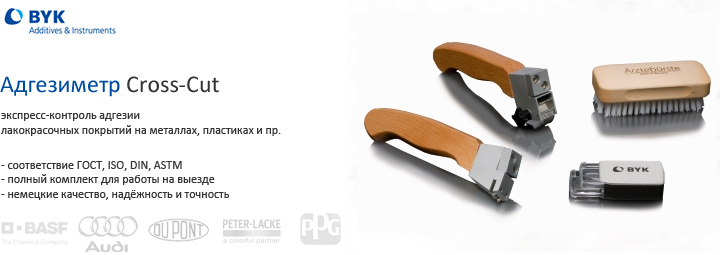

Адгезиметры Cross-Cut

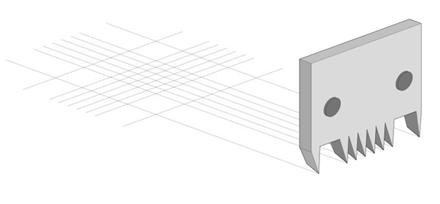

Компания BYK-Gardner предлагает для решения этой задачи адгезиметры Cross-Cut двух типов. Адгезиметры с плоским лезвием и с круглой фрезой. Первый тип применяется для измерения адгезии покрытий на плоских и, главное, изогнутых поверхностях изделий (бамперы автомобилей, корпуса зеркал, элементы с заметным радиусом кривизны и пр), а также твердых покрытий, где требуется приложить заметное усилие на адгезиметр, чтобы прорезать покрытие до основания (защитные покрытия на эпоксидной основе). адгезиметр cross-cut tester

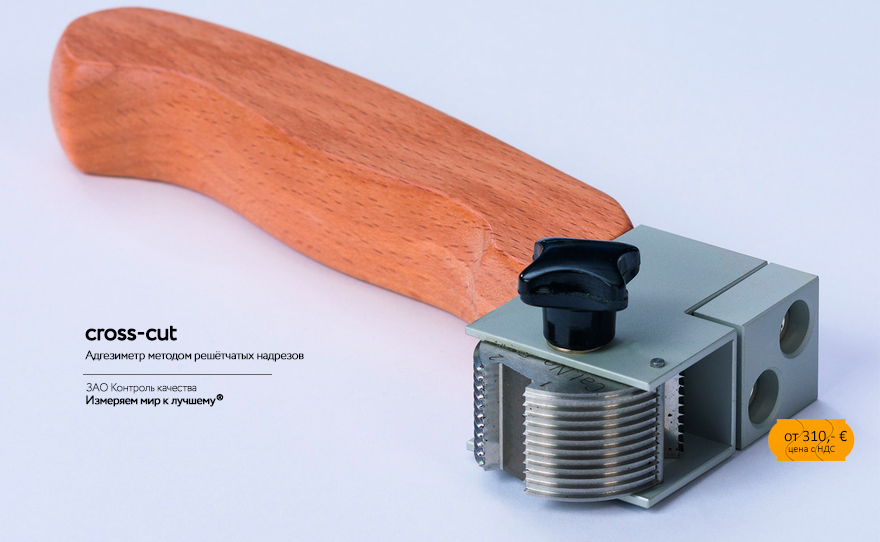

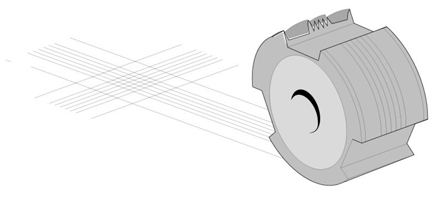

Второй тип адгезиметров Cross-cut оснащен роликовой фрезой. Они оптимально подходят для измерения адгезии на плоских поверхностях изделий. Рекомендуется применять их для контроля и испытания адгезии покрытий на образцовых пластинах в лабораторных условиях.

Особенности и преимущества адгезиметров BYK-Gardner

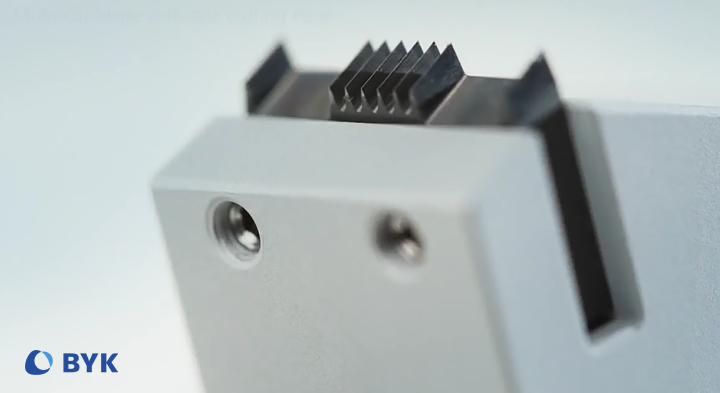

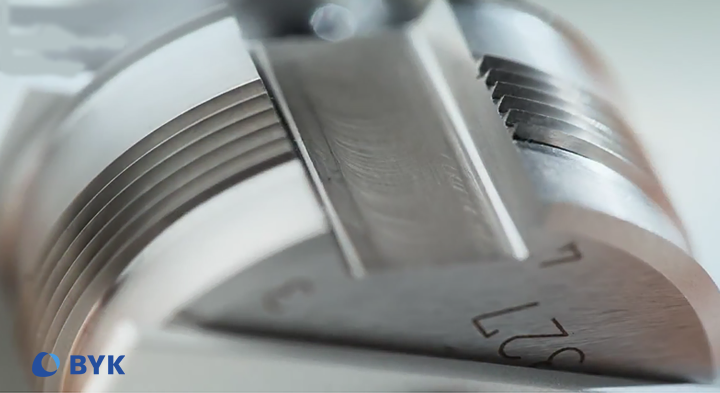

Отличительной особенностью адгезиметров Cross-Cut являются износостойкие многолезвенные фрезы [резаки] из высококачественной закалённой немецкой стали. Резаки имеют 6 параллельных режущих кромок с расстоянием 1 мм, 2 мм и 3 мм и 6 режущих граней, которые увеличивают срок эксплуатации каждой фрезы до 10 – 12 лет. Наличие 6-ти режущих граней является неоспоримым преимуществом таких фрез, так как надрез покрытия производится до основания изделия, которое может изготавливаться из металлов и сплавов высокой твердости.

адгезиметр cross-cut tester

Почему именно BYK-Gardner

Только адгезиметры Cross-Cut от BYK-Gardner имеют специальную "плавающую" или независимую режущую головку. Это позволяет быть уверенным, что при нажатии под любым углом адгезиметр во время надреза будет прижат плотно к покрытию, а фреза - расположена строго перпендикулярно образцу. Некоторые представленные на рынке аналоги предлагают только жёстко зафиксированную режущую головку. Этот недостаток в конструкции не только делает неудобным применение адгезиметра, но и приводит к ошибкам из-за изменения положения руки при надрезе. А также не позволяет провести корректно испытание на образцах со сложной геометрией (автомобильные бамперы, бутылки с покрытием, трубы и пр. )

адгезиметр cross-cut tester


Информация для заказа

Артикул Наименование Стандарт Кол-во зубьев Кол-во режущих кромок Расстояние между надрезами Шестигранный ключ в комплекте Цена, евро, с НДС
[действительна до 15.12.2018]
5120 Адгезиметр cross-cut kit 6, 6 кромок, 1 мм DIN/ISO 6 6 1 мм - 433,-
5122 Адгезиметр cross-cut kit 6, 6 кромок, 2 мм DIN/ISO 6 6 2 мм - 433,-
5125 Адгезиметр cross-cut kit 6, 1 кромка, 1 мм DIN/ISO 6 1 1 мм да 307,-
5126 Адгезиметр cross-cut kit 6, 1 кромка, 2 мм DIN/ISO 6 1 2 мм да 289,-
5128 Адгезиметр cross-cut kit 6, 1 кромка, 3 мм DIN/ISO 6 1 3 мм да 408,-
5123 Адгезиметр cross-cut kit 11, 1 кромка, 1 мм ASTM 11 1 1 мм да 307,-
5127 Адгезиметр cross-cut kit 11, 1 кромка, 1,5 мм ASTM 11 1 1,5 мм да 289,-
5121 Адгезиметр cross-cut kit 11, 6 кромок, 1,5 мм ASTM 11 6 1,5 мм - 433,-
5124 Адгезиметр cross-cut kit 6, 1 кромка, 2  мм ASTM 6 1 2 мм да 307,-

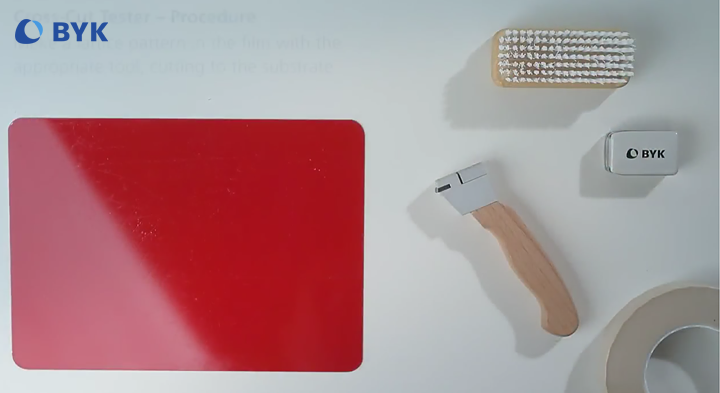

Комплект поставки:
- держатель резаков cross-cut с деревянной ручкой
- шестигранный ключ для замены лезвий [в зависимости от типа набора]
- резак из высокопрочной стали
- лупа
- щётка для очистки
- пластиковый кейс для хранения и переноски
- рабочие инструкции
- один адгезионный скотч [в зависимости от метода]

адгезиметр cross-cut tester

Дополнительные принадлежности, запасные и расходные материалы

Артикул Наименование Для артикула Стандарт Кол-во режущих зубьев Кол-во режущих кромок Расстояние между надрезами Цена, евро, с НДС
[действительна до 15.12.2018]
5132 Запасной резак, 6 кромок, 1 мм PE-5120 DIN/ISO 6 6 1 мм 271,-
5134 Запасной резак, 6 кромок, 2 мм PE-5122 DIN/ISO 6 6 2 мм 271,-
3425 Запасной резак, 1 кромка, 1 мм PE-5125 DIN/ISO 6 1 1 мм 93,-
5129 Запасной резак, 1 кромка, 3 мм PE-5128 DIN/ISO 6 1 3 мм 148,-
3426 Запасной резак, 1 кромка, 2 мм PE-5126
PE-5124
DIN/ISO
ASTM
6 1 2 мм 93,-
3429 Запасной резак, 1 кромка, 1 мм PE-5123 ASTM 11 1 1 мм (0,04") 98,-
3424 Запасной резак1, 1 кромка, 1,5 мм PE-5127 ASTM 11 1 1,5 мм (0,06") 98,-
5133 Запасной резак, 6 кромок, 1,5  мм PE-5121 ASTM 11 6 1,5 мм (0,06") 271,-
5135 Щётка Запасная щетка для наборов по испытанию методом решетчатого надреза
5136 Лупа Запасная лупа для наборов по испытанию методом решетчатого надреза, увеличение 3х–6х
5137 Адгезионный скотч по DIN/ISO Tesapack 4124, 50 мм x 66 м
8660 Адгезионный скотч по ASTM IPG 51596, 1 дюйм x 72 ярда


Новые универсальные решения!

Компания BYK-Gardner заботится о своих клиентах и предлагает решения, которые экономят силы и время при проведении испытаний. Одним из примеров реализации такого подхода является универсальный прибор 3-в-1 byko-cut universal, объединивший в себе толщиномер, твердомер, адгезиметр и измерительный микроскоп!
