ASI DataMyte. Терминал DM600 для сбора данных при контроле качества

---

Новый портативный терминал для сбора данных DM600 (600 Handheld Data Collector) успешно продолжает линию высококлассных продуктов для управления качеством на производстве от компании ASI DATAMYTE. Как и предыдущие модели, DM600 такой же надёжный, удобный и лёгкий (540 г). Но его главное преимущество скрывается внутри – это новая, ещё более эффективная и безотказная технология сбора данных для ваших задач.

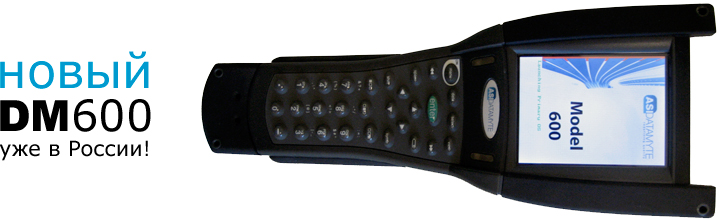

DM600 - портативный терминал для сбора данных

Долгие годы компания ASI DATAMYTE является лидером в области автоматизированного сбора данных по качеству на производстве, а её решения уже стали «промышленным стандартом». Новый терминал DM600 поднимает уровень стандарта безотказности ещё выше благодаря новациям:

• Отображение фотографий объектов анализа  - более наглядное представление  рутинных процессов и моделей аудита для уверенного и точного контроля при сборке сложных узлов, содержащих сотни элементов крепежа и соединений.
• Подробные инструкции-подсказки, отображаемые на экране терминала, уменьшают степень неопределённости в работе оператора.  Все необходимые данные теперь всегда под рукой.
• Последовательное отображение на экране каждой точки измерения снижают/устраняют ошибки измерения оператором не того соединения или крепежного элемента.
• Большой цветной LCD экран с высоким разрешением исключает ошибку неверного считывания оператором данных измерения.

Новый экран отображает изделие и контролируемые точки, что позволяет операторам сохранять концентрацию внимания и точность при проведении измерений.

Больше времени для более важных дел

Система информационных подсказок для оператора и наглядное отображение объекта контроля значительно сокращают время проведения измерений и сбора данных. Имея под рукой такой мощный информационный ресурс, который может предоставить ответы на все вопросы в режиме реального времени, аудиторы и операторы быстро и самостоятельно осваивают процессы. Вам больше не потребуется возвращаться из цеха к рабочему компьютеру и долго искать нужную информацию. Мы позаботились о сохранении вашего рабочего времени для более важных дел.

Результаты в on-line через интернет

Система сбора данных на базе DM600 от компании ASI DATAMYTE предоставляет вам мощные возможности подготовки отчетности:  данные о статусе проверки в режиме реального времени и статистические обзоры по завершения проверок. Все данные могут быть в любое время размещены в интернете. Менеджеры, находящиеся на разных заводах по всей стране или по всему миру, будут иметь прямой доступ к результатам проверки или плана проведения испытаний. Они будут знать, какие измерения не были сделаны, и какие детали находятся «не в допуске». Таким образом, они смогут моментально принять решение и отреагировать на любое изменение, выходящее за установленные рамки.

Новый модуль отчетности обеспечивает своевременное выявление ошибки и ее исправление благодаря отчетам об исключительных ситуациях, основанным на предельно допустимых значениях (допусках). Отчет о выполнении проверки подтверждает, что все необходимые проверки были проведены или перечисляет те проверки, которые были пропущены. Статистические отчеты могут выявить закономерность до того, как разовьется состояние совершения ошибок.

Приложения для измерения моментов резьбовых соединений

При использовании вместе с ключами LightStarTM терминал DM600 измеряет момент затяжки по установленному углу вращения. Терминал содержит новые алгоритмы для перезапуска угла, что позволяет вам настраивать приложения в соответствии со всеми типами механических соединений.

Перезапуск угла регистрирует момент затяжки тогда, когда крепежный элемент начинает двигаться после преодоления статического трения (момент страгивания). Этот вид измерений особенно удобен в тех случаях, когда требуется удалить воздействие коррозии или блокирующий клеящий материал для более точной оценки нагрузки на зажим.

Преимущества функции перезапуска угла включают:

• Устранение ложных высоких остаточных измерений момента затяжки, вызванных отклонением, сделанным оператором;
• Устранение ложных низких остаточных измерений момента затяжки, вызванных ошибочным ослаблением ключа до приведения в движение крепежного элемента;
• Сокращение остаточных измерений момента затяжки, вызванных изменчивыми действиями оператора, посредством регистрации момента затяжки в начале самого движения крепежного элемента.

Функция «раскола» угла регистрирует момент затяжки, необходимый для приведения в движение крепежного элемента. Это часто называют «поворот момента затяжки». В отличие от «раскола» момента затяжки/времени, «раскол», основанный на угле не подвержен отклонениям в зависимости от техники оператора.

Алгоритмы в DM600 преобразуют аналоговый сигнал датчика момента затяжки в цифровое значение, которое представляет прилагаемую силу. На LCD дисплее отображается график кривой момента затяжки для соединения, которое подлежит измерению. Алгоритм выбирает необходимую точку, или функция «Выберите точку» (“Pick-a-Point”) позволяет вам выбрать любую точку на кривой в качестве значения данных.

Программное обеспечение TranSend II

Служебное программное обеспечение TranSend II от компании ASI DATAMYTE:

• Обеспечивает возможность автоматического сбора данных, устраняя вероятность совершения ошибки оператором;
• Предоставляет автоматическое обновление по расчетным пределам и конфигурации для удаленных устройств сбора данных, устраняя вероятность совершения оператором ошибки.

Оно позволяет вам создавать и загружать переменные настройки сбора данных, а также выгружать собранные данные в таблицы Excel™ с разделителями табуляции, запятыми или в

файл Statistica®. Редактор установки TranSend поддерживает создание отборочных списков как для ярлыков единиц, так и ярлыков подгрупп. Настройка с несколькими похожими характеристиками очень проста, так как поддерживаются функции «копировать и вставить». Также поддерживаются переменные характеристики, ярлыки единиц и подгрупп.

Основные характеристики

• Небольшой вес, эргономичный дизайн
• Доступный аналоговый интерфейс
• Совместимость с тысячами измерительных приборов
• Идеально подходит для использования в ограниченном пространстве
• Надёжное конструктивное решения для жестких условий эксплуатации на производстве

Технические характеристики:

Аппаратное обеспечение

• Вес: 540 г
• Габаритные размеры: 10 x 28 x 4 см
• Конструкция корпуса: полимер на основе акрилонитрила, бутадиена и стирола с местами захвата из термопластичного каучука (противоскользящего). Кнопочная панель: Силиконовый каучук.
• Питание: 3,7 – 4000 мАч литиево-ионный перезаряжаемый аккумулятор с внешним зарядным устройством переменного тока. Время работы аккумулятора - 8 часов.
• Дисплей: 640x480  VGA TFT цветной ЖК дисплей с активной матрицей и подсветкой.
• Аудио выход: Звуковой сигнал с функцией управления уровнем громкости.
• Цифровая точность: 8 цифр.
• Соединения: 1 момент затяжки/угол, 1 соединение USB, 1 соединение USB измерительного прибора.
• Память: 1 ГБ.
• Кнопочная панель: Буквенно-цифровая.
• Ручной ремешок, ремешок для плеча и зажим для крепления к поясу.

Интерфейсы с измерительными приборами
 Момент затяжки

• Динамометрический ключ с измерителем деформации
• Преобразователь круговых перемещений с измерителем деформации и с/без угла
• Динамометрические ключи LightStar

USB соединение

• Все устройства, поддерживающие пользовательский интерфейс

Прочие функции

• Ввод, просмотр и извлечение данных
• Необоснованные действия по считыванию

Дополнительные характеристики

• Красные/зеленые/желтые светодиодные оповещения
• Обновление встроенных программ непосредственно на рабочем месте
• Интерфейс, совместимый с распространенными электронными измерительными приборами
• Автоматическая выгрузка данных в компьютер
• Автоматическое обновление плана проверок
• Измерения с применением графических данных, изображений, фотографий и пр.
• Автоматическое изменение размера и формата импортируемых изображений
• Автоматический экспорт данных в файл Excel и/или текстовые файлы

Совместимость
Модель 600 совместима с:
Программным обеспечением TranSend II
